Elektryczna forma odstraszacza komarów

Ponadto nasza firma nawiązała współpracę z dostawcami surowców tworzyw sztucznych, producentami poligrafii itp., aby zapewnić dostawy surowców i jakość druku. Dzięki naszemu bogatemu doświadczeniu i doskonałemu łańcuchowi dostaw nasza firma może zapewnić klientom wysokiej jakości, spersonalizowane produkty do formowania elektrycznych odstraszaczy komarów, spełniające ich specyficzne potrzeby. Jednocześnie mamy 10 lat profesjonalnego doświadczenia w obsłudze handlu zagranicznego, rozumiemy proces handlu zagranicznego i lepiej obsługujemy naszych klientów. W przypadku produktów do formowania elektrycznych odstraszaczy komarów możemy wykonać odpowiednie części z tworzyw sztucznych, co odbywa się głównie za pomocą form wtryskowych.

Podstawowe zasady rządzące procesem produkcji form do elektrycznych środków odstraszających komary to: dostosowanie do funkcjonalności produktu, zapewnienie precyzji i stabilności, zwiększenie wydajności produkcji i wydłużenie żywotności formy. Cały proces można ogólnie podzielić na siedem głównych etapów: wstępne przygotowanie i analiza produktu; projektowanie form; przygotowanie i obróbka wstępna materiału formy; precyzyjna obróbka elementów form; montaż formy; próby i debugowanie form; oraz akceptacja i dostawa formy. Każdy etap jest misternie powiązany; jakość poprzedniego etapu bezpośrednio wpływa na przebieg kolejnych kroków. Jakiekolwiek niedopatrzenie na jednym etapie może spowodować złomowanie formy lub produkt końcowy niespełniający standardów jakości. Dlatego w całym procesie konieczne jest przestrzeganie ustandaryzowanych protokołów operacyjnych, dostosowując wszystkie zadania do specyfiki elektrycznego produktu odstraszającego komary.

Etap 1: Wstępne przygotowanie i analiza produktu. Stanowi to podstawowy warunek wstępny produkcji form; jego głównym celem jest jasne określenie wymagań produktu i dogłębna analiza jego struktury, zapewniając w ten sposób naukową podstawę do późniejszego projektowania form i obróbki. Po pierwsze, zespół produkujący formy musi nawiązać kontakt z zespołem projektowym produktu, aby uzyskać kompleksową dokumentację produktu dotyczącą elektrycznego środka odstraszającego komary. Obejmuje to modele produktów 3D, rysunki techniczne 2D, specyfikacje materiałowe, tolerancje wymiarowe, standardy estetyczne, wymagania montażowe i parametry funkcjonalne. Szczególną uwagę należy zwrócić na tolerancje wymiarowe; w obszarach krytycznych — takich jak szwy obudowy, otwory montażowe elementów grzejnych i złącza dla butelek ze środkiem odstraszającym ciecze — zwykle wymagana jest kontrola tolerancji w zakresie ±0,02 mm. Ta ścisła kontrola zapobiega problemom, takim jak nadmierne szczeliny w szwach obudowy, luźne mocowania elementów grzejnych lub wycieki cieczy spowodowane odchyleniami wymiarowymi. Jednocześnie należy jasno określić konkretne materiały produktu. Obudowa elektrycznego środka odstraszającego komary jest zwykle wytwarzana z tworzywa ABS, które jest nietoksyczne, bezwonne, ma wysoką wytrzymałość mechaniczną, jest łatwe do formowania i wykazuje wystarczającą odporność na ciepło, dzięki czemu nadaje się do produktów narażonych na działanie środowisk termicznych o niskiej temperaturze. Butelki lub zbiorniki na środek odstraszający ciecze są zazwyczaj wykonane z tworzywa sztucznego PP, które zapewnia doskonałą odporność na korozję i właściwości uszczelniające, skutecznie zapobiegając wyciekaniu cieczy odstraszającej. Komponenty mające bezpośredni kontakt z elementem grzejnym, takie jak podstawa grzewcza, mogą być wykonane z tworzywa PC lub zmodyfikowanego tworzywa ABS, które zapewniają doskonałą odporność na ciepło, zapewniając w ten sposób, że części pozostaną wolne od deformacji i starzenia nawet po długotrwałym użytkowaniu.

Na etapie analizy produktu główny nacisk kładzie się na dekonstrukcję właściwości strukturalnych elektrycznego środka odstraszającego komary oraz, w połączeniu z jego wymaganiami funkcjonalnymi, analizę konkretnych wyzwań związanych z procesem formowania. Na przykład dolna obudowa płynnych elektrycznych środków odstraszających komary zazwyczaj posiada szczelinę montażową na butelkę z płynem, perforację na pręt elementu grzejnego i złącze dla przewodu zasilającego. Niektóre produkty posiadają również cechy konstrukcyjne, takie jak otwory do montażu lampek kontrolnych i wgłębienia na przyciski. Warto zauważyć, że szczelina do mocowania butelki z płynem wymaga wysokiego stopnia szczelności, aby zapobiec wyciekaniu płynu odstraszającego; w konsekwencji odpowiednia wnęka w formie musi charakteryzować się wyjątkowym wykończeniem powierzchni i precyzją wymiarową. Ponadto krytyczna jest dokładność położenia perforacji pręta elementu grzejnego; nadmierne odchylenie w jego umieszczeniu może skutkować przechylonym montażem pręta, pogarszając w ten sposób zarówno wydajność grzewczą, jak i skuteczność ulatniania się repelentu. Górna pokrywa elektrycznych urządzeń odstraszających komary wykorzystujących maty odstraszające zazwyczaj ma gęsty układ otworów wentylacyjnych — charakteryzujących się ich niewielką średnicą i równomiernym rozmieszczeniem. Konstrukcja formy dla takich komponentów wymaga stworzenia odpowiednich smukłych sworzni rdzeniowych; jednocześnie należy zwrócić szczególną uwagę na zapewnienie płynnego wyjmowania z formy, aby zapobiec pękaniu kołków rdzenia lub powstawaniu zadziorów w gotowym produkcie. Co więcej, obudowy niektórych elektrycznych urządzeń odstraszających komary zawierają elementy blokujące — takie jak zatrzaski i szczeliny — ułatwiające montaż i bezpieczne mocowanie górnej i dolnej części obudowy. Aby skutecznie uformować te skomplikowane elementy, konstrukcja formy musi uwzględniać boczne mechanizmy ciągnące rdzeń; wymaganie to stanowi jedno z głównych wyzwań i kluczowych punktów w projektowaniu i produkcji form do elektrycznych urządzeń odstraszających komary.

Jednocześnie na tym etapie konieczne jest zakończenie badań rynku i analizy kosztów. W oparciu o przewidywaną wielkość produkcji produktu należy określić odpowiednią konfigurację formy – w szczególności, czy zastosować formę jednogniazdową, czy formę wielogniazdową. W przypadku serii produkcyjnych na dużą skalę preferowanym wyborem są formy wielogniazdowe, ponieważ mogą znacznie zwiększyć wydajność produkcji; i odwrotnie, w przypadku mniejszych partii produkcyjnych stosuje się formy jednogniazdowe, aby zminimalizować koszty produkcji form. Ponadto istotne jest systematyczne określanie kluczowych kamieni milowych, standardów technicznych i wzorców jakości w procesie produkcji form. Wiąże się to ze sformułowaniem kompleksowego harmonogramu produkcji i jasnym wyznaczeniem osób odpowiedzialnych za każdy konkretny etap, co gwarantuje, że produkcja form przebiega w sposób uporządkowany i wydajny.

Faza druga: Etap projektowania formy. Stanowi to kluczową fazę procesu wytwarzania formy, ponieważ bezpośrednio decyduje o integralności strukturalnej, precyzji wymiarowej i wydajności produkcyjnej gotowej formy. Bazując na wynikach wstępnej analizy produktu, prace projektowe realizowane są przy użyciu specjalistycznych pakietów oprogramowania do projektowania form (takich jak UG, Pro/E, AutoCAD itp.). W tym kontekście moduł „Mold Wizard” oprogramowania UG jest szeroko stosowany w projektowaniu form do elektrycznych urządzeń odstraszających komary, umożliwiając wydajną realizację kluczowych zadań, takich jak projektowanie linii podziału oraz modelowanie wnęk i rdzeni form. Proces projektowania formy musi ściśle przestrzegać zestawu zasad przewodnich: „solidność konstrukcji, zgodność ze standardami precyzji, funkcjonalność płynnego wyjmowania z formy i łatwość konserwacji”. Funkcjonalnie faza ta jest podzielona na dwa odrębne elementy: projektowanie procesu formowania i projektowanie konstrukcji formy. Projekt procesu formowania stanowi podstawę projektowania form; wymaga określenia konkretnych parametrów procesu formowania w oparciu o materiał, strukturę i wymiary elementów elektrycznego środka odstraszającego komary. Na przykład temperatura formowania tworzywa ABS jest zwykle kontrolowana w zakresie 180–220°C, przy ciśnieniu wtrysku 80–120 MPa i temperaturze formy 50–60°C; jeżeli wymagany jest wysoki połysk powierzchni produktu, temperaturę formy można podnieść do 60–80°C. W przypadku tworzywa PP temperatura formowania wynosi 170–210°C, ciśnienie wtrysku 70–100 MPa, a temperatura formy wynosi 20–40°C. Jednocześnie należy przeanalizować stopień skurczu materiału: tworzywo ABS zazwyczaj wykazuje stopień skurczu wynoszący 0,5–0,8%, podczas gdy tworzywo PP ma współczynnik skurczu wynoszący 1,0–2,0%. Projektując gniazdo formy, należy uwzględnić odpowiednie naddatki w oparciu o współczynniki skurczu, aby zapewnić, że wymiary uformowanego produktu odpowiadają specyfikacjom projektowym. Ponadto należy opracować schemat projektu systemu wlewowego; Ponieważ komponenty elektrycznych środków odstraszających komary składają się głównie z małych, cienkościennych części, w systemie wlewowym należy zastosować konstrukcję o drobnych przewężkach, aby zapobiec pogarszaniu się przez ślady śladów na estetyce produktu, zapewniając jednocześnie płynny przepływ stopu i minimalizując defekty formowania, takie jak linie spawów i zapadnięcia. W przypadku komponentów wyposażonych w otwory wentylacyjne lub skomplikowane perforacje dobrze zaprojektowany system odpowietrzania jest niezbędny, aby ułatwić szybkie odprowadzanie gazów powstałych podczas procesu formowania, zapobiegając w ten sposób defektom, takim jak pęcherzyki powietrza i krótkie strzały.

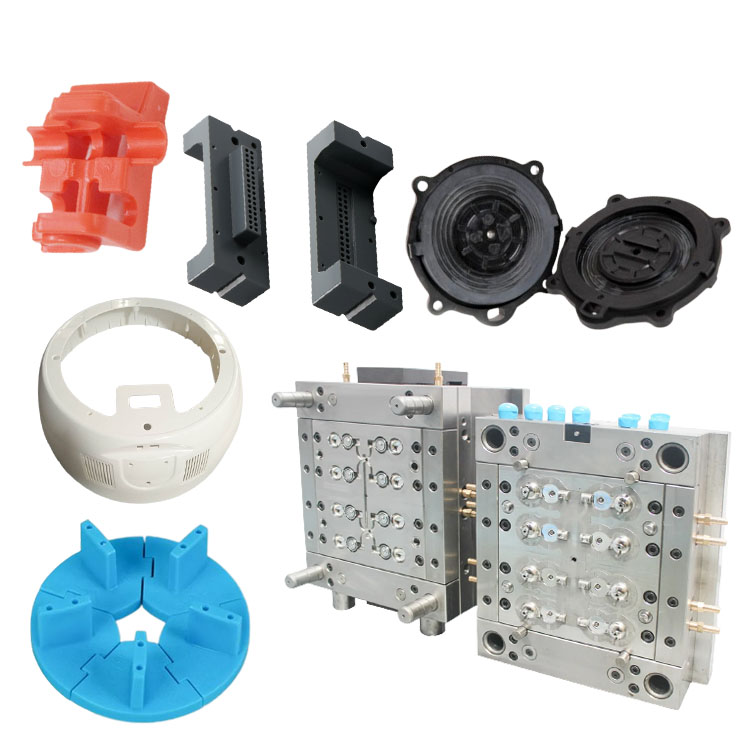

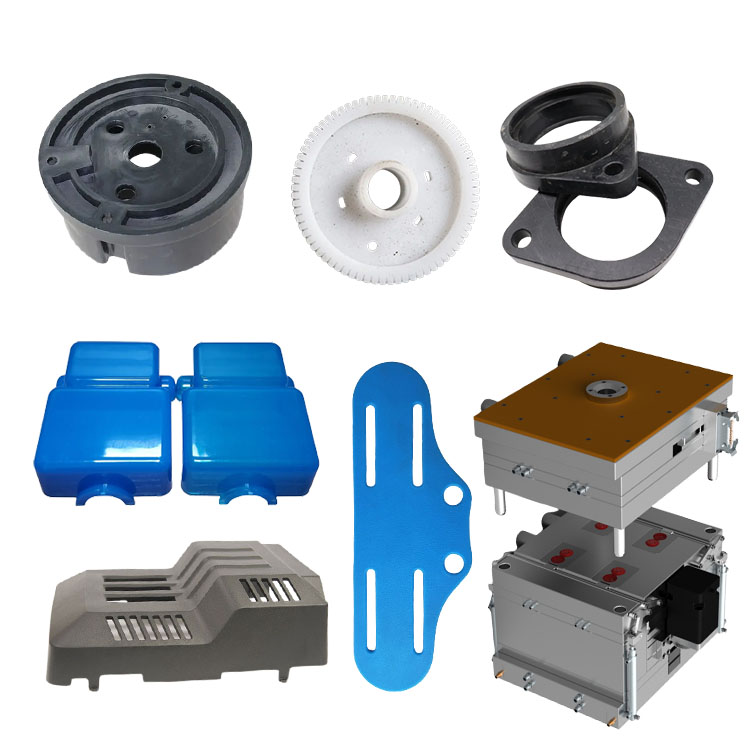

Projekt konstrukcji formy stanowi rdzeń fazy projektowania; pociąga to za sobą integrację konfiguracji strukturalnej produktu z wymaganiami procesu formowania w celu ukończenia ogólnego projektu struktury formy — obejmującego projekt wnęki, rdzenia, podstawy formy, mechanizmu prowadzącego, mechanizmu wyrzucającego, mechanizmu ciągnącego boczny rdzeń, układu chłodzenia i innych części składowych. Wnęka i rdzeń służą jako główne elementy tworzące formę; ich geometria musi dokładnie odwzorowywać zewnętrzne kontury elektrycznych elementów odstraszających komary. Biorąc pod uwagę wymagania dotyczące niezwykle dużej precyzji, komponenty te muszą być modelowane z dużą dokładnością w oparciu o cyfrowy model 3D produktu. Co więcej, chropowatość powierzchni tych elementów musi osiągnąć standard Ra 0,12 μm lub mniejszy, aby zapewnić, że powstały formowany produkt będzie miał gładkie wykończenie powierzchni bez zadziorów. Jako podstawę formy należy wybrać podstawę formy, która będzie miała wystarczającą wytrzymałość i doskonałą sztywność; najczęściej stosowanym materiałem na podstawy form jest stal 45. Po poddaniu obróbce hartowania i odpuszczania zwiększa się jej twardość i odporność na zużycie, dzięki czemu forma pozostaje wolna od deformacji podczas długotrwałego użytkowania.

Mechanizm prowadzący zapewnia precyzyjne ustawienie podczas zamykania formy, zapobiegając niewspółosiowości pomiędzy górną i dolną połówką formy, co mogłoby skutkować odrzuceniem produktu. Zwykle osiąga się to poprzez kombinację słupków prowadzących i tulei prowadzących; luz pomiędzy słupkami i tulejami musi być ściśle kontrolowany w zakresie 0,01–0,03 mm. Dodatkowo należy zastosować kołki ustalające, aby jeszcze bardziej zwiększyć dokładność pozycjonowania. Mechanizm wyrzutowy odpowiada za rozformowanie produktu po jego uformowaniu. Należy wybrać odpowiednią metodę wyrzucania w oparciu o specyficzne cechy strukturalne produktu. Do obudowy elektrycznych środków odstraszających komary często stosuje się wyrzucanie szpilek; rozmieszczenie kołków wypychaczy musi być starannie rozmieszczone, aby uniknąć krytycznych obszarów funkcjonalnych i widocznych powierzchni zewnętrznych produktu, zapobiegając w ten sposób nieestetycznym śladom wypychania. W przypadku komponentów o bardziej złożonej geometrii można zastosować metody takie jak wyrzucanie płyty zgarniającej lub wyrzucanie kołka pod kątem, aby zapewnić płynne wyjmowanie z formy bez powodowania uszkodzenia produktu.

Boczny mechanizm ciągnący rdzeń stanowi krytyczny punkt w projektowaniu form do elektrycznych środków odstraszających komary. Jego podstawową funkcją jest tworzenie elementów bocznych produktu, takich jak zatrzaski, szczeliny i boczne otwory, czego przykładami są boczny otwór na przewód zasilający w dolnej obudowie i różne zatrzaski na obudowie zewnętrznej. Powszechnie przyjętą metodą jest mechanizm ciągnący rdzeń z kołkiem prowadzącym pod kątem. Jego konstrukcja wymaga precyzyjnych obliczeń dotyczących kąta nachylenia, długości i odległości skoku kątowych kołków prowadzących, aby zapewnić zarówno płynne cofanie rdzenia, jak i dokładny powrót do pozycji wyjściowej. Ponadto należy zastosować mechanizm blokujący, aby zapobiec przypadkowemu przesunięciu się bocznych rdzeni podczas zamykania formy, co w przeciwnym razie mogłoby pogorszyć dokładność wymiarową produktu końcowego. Układ chłodzenia ma za zadanie regulować temperaturę formy, ułatwiając szybkie chłodzenie i zestalanie stopionego materiału w celu zwiększenia wydajności produkcji, jednocześnie minimalizując skurcz i deformację produktu. Kanały chłodzące muszą ściśle przylegać do konturów gniazda formy i rdzenia, zapewniając równomierny rozkład, który utrzymuje stałą temperaturę we wszystkich częściach formy. W przypadku komponentów wymagających wysokiego stopnia szczelności, takich jak butelki odporne na ciecze, konstrukcja układu chłodzenia wymaga jeszcze większej precyzji, aby zapobiec nierównomiernemu chłodzeniu powodującemu wypaczenie lub deformację produktu. Po zakończeniu fazy projektowania schemat projektu formy musi zostać poddany kompleksowemu przeglądowi. Wiąże się to z wykorzystaniem technologii analizy przepływu formy CAE w celu symulacji całego procesu napełniania stopionego materiału, chłodzenia i skurczu. Przewidując potencjalne defekty, które mogą pojawić się podczas procesu formowania – takie jak linie spawów, zapadnięcia i wypaczenia – można zoptymalizować strukturę formy i parametry procesu w oparciu o wyniki analizy, zmniejszając w ten sposób liczbę prób form i obniżając koszty produkcji form. Jednocześnie należy sporządzić szczegółowe rysunki montażu formy i rysunki obróbki komponentów, jasno określając wymiary, tolerancje, materiały i wymagania dotyczące obróbki dla każdej pojedynczej części, aby zapewnić ostateczną podstawę dla późniejszych operacji produkcyjnych i montażowych.

Faza III: Przygotowanie materiału formy i obróbka wstępna. Wybór i wstępna obróbka materiałów formy ma bezpośredni wpływ na twardość formy, odporność na zużycie, żywotność i precyzję obróbki. Dlatego też, w oparciu o specyficzne wymagania operacyjne i złożoność obróbki elektrycznej formy do odstraszania komarów, należy wybrać odpowiednie materiały i poddać je rygorystycznej obróbce wstępnej. Elementy form rdzeniowych — takie jak gniazda, rdzenie, kątowe kołki prowadzące i wypychacze — wymagają stosowania stali formierskich o wysokiej wytrzymałości i odporności na zużycie. Powszechnie stosowane opcje obejmują wstępnie hartowane stale, takie jak P20, 718H i NAK80. Wśród nich stal P20 oferuje doskonałą skrawalność i wszechstronne właściwości mechaniczne, osiągając twardość HRC 30–36; nadaje się do elektrycznych form odstraszających komary wymagających standardowej precyzji. Stal 718H charakteryzuje się wyższą twardością (HRC 38–42), a także doskonałą odpornością na zużycie i wytrzymałością, dzięki czemu idealnie nadaje się do form przeznaczonych do produkcji na dużą skalę lub tych o rygorystycznych wymaganiach dotyczących precyzji. Stal NAK80 to wstępnie utwardzana, nadająca się do polerowania stal, zdolna do osiągnięcia wysokiego wykończenia powierzchni bez konieczności późniejszej obróbki polerskiej; najlepiej nadaje się do form, w których jakość estetyczna produktu końcowego jest wymogiem krytycznym. Elementy pomocnicze — takie jak podstawy form, filary prowadzące i tuleje prowadzące — mogą być wykonane ze stali 45 # lub stali 40Cr, które poddawane są obróbce hartowania i odpuszczania w celu zwiększenia ich wytrzymałości i sztywności.

Po zakończeniu przygotowania materiału rozpoczyna się faza obróbki wstępnej, obejmująca głównie procesy takie jak kucie, wyżarzanie oraz hartowanie i odpuszczanie. Celem kucia jest udoskonalenie wewnętrznej mikrostruktury materiału, wyeliminowanie defektów, takich jak porowatość i luźność, oraz zwiększenie gęstości i wytrzymałości materiału, zapewniając w ten sposób, że elementy formy nie pękną podczas późniejszej obróbki lub użytkowania operacyjnego. Celem wyżarzania jest zmniejszenie twardości materiału, poprawa obrabialności i zminimalizowanie zużycia narzędzi podczas obróbki, przy jednoczesnym łagodzeniu naprężeń wewnętrznych, aby zapobiec odkształceniom podczas kolejnych etapów obróbki i obróbki cieplnej. W przypadku stali formierskich zazwyczaj stosuje się wyżarzanie sferoidyzujące; materiał podgrzewa się do temperatury 750–780°C, utrzymuje w tej temperaturze przez określony czas, a następnie powoli chłodzi. Proces ten przekształca wewnętrzną mikrostrukturę w sferoidyzowany perlit, obniżając twardość do HB 200–220 i ułatwiając w ten sposób późniejsze operacje cięcia. Hartowanie i odpuszczanie — proces obróbki cieplnej stosowany głównie do podstaw form i elementów pomocniczych — polega na podgrzaniu materiału do temperatury 850–880°C, utrzymaniu go w tej temperaturze przed hartowaniem, a następnie ponownym podgrzaniu do 550–600°C w celu odpuszczenia. Proces ten nadaje materiałowi doskonałą wytrzymałość i ciągliwość, przy kontrolowanej twardości w zakresie HRC 28–32, zapewniając w ten sposób sztywność i stabilność podstawy formy.

Po zakończeniu fazy obróbki wstępnej materiał musi zostać poddany kontroli wymiarowej i ocenie jakości powierzchni, aby upewnić się, że jego wymiary odpowiadają specyfikacjom przetwarzania i że jego powierzchnia jest wolna od wad, takich jak pęknięcia, zadrapania lub zgorzelina. Wszelkie materiały niezgodne należy niezwłocznie wymienić, aby zapobiec niekorzystnemu wpływowi na jakość kolejnych etapów przetwarzania.

Faza 4: Precyzyjna obróbka elementów form. Stanowi to krytyczny etap, w którym plan projektu przekłada się na namacalne elementy fizyczne. W oparciu o specyficzne wymagania przetwarzania każdego elementu formy należy wybrać odpowiedni sprzęt i techniki obróbki, stosując rygorystyczne kontrole w celu zapewnienia precyzji obróbki i jakości powierzchni. Komponenty elektrycznej formy do odstraszania komarów wymagają dużej precyzji obróbki i obejmują złożone sekwencje przetwarzania, obejmujące głównie etapy obróbki zgrubnej, półwykańczającej, wykańczającej i obróbki powierzchni. Powszechnie używany sprzęt do tych operacji obejmuje frezarki CNC, tokarki CNC, maszyny do obróbki elektroerozyjnej (EDM), maszyny do obróbki elektroerozyjnej drutu (WEDM), szlifierki i polerki.

Podstawowym celem fazy obróbki zgrubnej jest usunięcie nadmiaru materiału i ustalenie wstępnego konturu elementu, tworząc w ten sposób podwaliny pod kolejne operacje wykańczające. Obróbkę zgrubną zwykle wykonuje się przy użyciu frezarek CNC lub frezarek konwencjonalnych. Podczas tego procesu należy zachować naddatek na obróbkę wykańczającą w wysokości 0,3–0,5 mm; ponadto należy dokładnie kontrolować prędkości obróbki i posuwy, aby zapobiec odkształceniu materiału spowodowanemu nadmiernymi naprężeniami wywołanymi obróbką. W przypadku komponentów o złożonej geometrii, takich jak gniazda formy i rdzenie, po obróbce zgrubnej przeprowadza się obróbkę starzenia, aby złagodzić naprężenia wewnętrzne i jeszcze bardziej zminimalizować ryzyko deformacji podczas kolejnych etapów wykańczania. Etap półwykańczający polega przede wszystkim na udoskonaleniu konturów elementów i skorygowaniu błędów powstałych podczas obróbki zgrubnej, tym samym zbliżając wymiary i geometrię części do specyfikacji projektowych. W operacjach półwykończeniowych zazwyczaj wykorzystuje się sprzęt taki jak frezarki CNC i tokarki CNC, zachowując tolerancję obróbki w granicach ± ​​0,05 mm. Jednocześnie krytyczne obszary elementów poddawane są wstępnemu gratowaniu w celu usunięcia zadziorów powstałych podczas obróbki. W przypadku komponentów o skomplikowanych zakrzywionych powierzchniach lub skomplikowanych mikrostrukturach – takich jak kołki rdzenia wentylacyjnego w górnej pokrywie elektrycznego urządzenia odstraszającego komary lub kątowe słupki prowadzące w mechanizmie ciągnącym z bocznym rdzeniem – etap półwykończenia wymaga użycia precyzyjnego sprzętu do obróbki CNC, aby zapewnić dokładność wymiarową tych elementów konstrukcyjnych.

Etap wykańczania stanowi kluczową fazę gwarantującą precyzję formy; wymaga zastosowania wysoce precyzyjnego sprzętu do obróbki i rygorystycznej kontroli zarówno dokładności obróbki, jak i jakości powierzchni. W przypadku podstawowych komponentów, takich jak gniazda i rdzenie form, w operacjach wykańczających można zastosować sprzęt, w tym 5-osiowe jednoczesne frezarki CNC, maszyny do obróbki elektroerozyjnej (EDM) i maszyny do cięcia drutowego EDM. Wśród nich 5-osiowe frezarki symultaniczne CNC umożliwiają precyzyjną obróbkę skomplikowanych zakrzywionych powierzchni, osiągając tolerancję obróbki do ±0,005 mm i chropowatość powierzchni Ra 0,08 μm. Maszyny EDM są wykorzystywane głównie do obróbki złożonych struktur i skomplikowanych elementów wnęk i rdzeni; wykorzystując wyładowania iskrowe pomiędzy elektrodą a przedmiotem obrabianym do erozji materiału metalowego, osiągają tolerancję obróbki do ± 0,002 mm i są w stanie przetwarzać stal formierską o wysokiej twardości. Maszyny do wycinania drutowego EDM są głównie używane do obróbki elementów, takich jak wkładki form i kątowe słupki prowadzące, umożliwiając precyzyjną obróbkę zarówno profili liniowych, jak i zakrzywionych; w szczególności elektroerozja drutowa o powolnym posuwie może osiągnąć tolerancję obróbki do ± 0,001 mm i chropowatość powierzchni Ra 0,05 μm.

Po zakończeniu etapu wykańczania elementy poddawane są procesom obróbki powierzchni, obejmującym przede wszystkim polerowanie i azotowanie. Celem polerowania jest polepszenie wykończenia powierzchni komponentów, zapewniając w ten sposób gładkie, pozbawione zarysowań powierzchnie powstałych formowanych produktów. Proces polerowania wymaga stopniowego stosowania coraz drobniejszych narzędzi polerskich — od polerowania zgrubnego do polerowania dokładnego — aż chropowatość powierzchni wnęk i rdzeni formy osiągnie standard Ra 0,12 μm lub lepszy. W przypadku komponentów wymagających wysokiego stopnia szczelności – takich jak butelki z płynnymi lekami – chropowatość powierzchni musi spełniać jeszcze bardziej rygorystyczną normę Ra 0,08 μm lub lepszą. Azotowanie stosuje się przede wszystkim w celu zwiększenia twardości powierzchni i odporności na zużycie elementów formy, wydłużając w ten sposób żywotność formy. Zwykle stosuje się proces azotowania gazowego: komponenty umieszcza się w piecu do azotowania, gdzie w temperaturze 500–550°C wprowadza się gazowy amoniak. Powoduje to dyfuzję atomów azotu do powierzchni komponentów, tworząc twardą warstwę azotowaną o twardości powierzchniowej przekraczającej HV850. Co najważniejsze, proces ten nie pogarsza wewnętrznej wytrzymałości komponentów, zapobiegając w ten sposób zużyciu i deformacjom podczas pracy.

W całym procesie produkcyjnym każdy komponent przechodzi rygorystyczną kontrolę jakości. Sprzęt kontrolny — taki jak suwmiarki, mikrometry, czujniki zegarowe i współrzędnościowe maszyny pomiarowe (CMM) — służy do weryfikacji wymiarów, tolerancji, chropowatości powierzchni i innych parametrów, zapewniając ścisłą zgodność ze specyfikacjami projektowymi. Niezgodne komponenty są poddawane ponownej obróbce lub złomowane, aby uniemożliwić im przejście do kolejnego etapu montażu.

Etap 5: Montaż formy. Montaż formy to proces łączenia różnych gotowych komponentów w kompletną formę zgodnie ze specyfikacjami projektowymi. Precyzja montażu ma bezpośredni wpływ na dokładność zamykania formy, płynność wyrzucania i ogólną wydajność produkcji. W związku z tym proces montażu jest zgodny z zasadami „najpierw instaluj elementy odniesienia, a następnie detale; najpierw instaluj komponenty wewnętrzne, a następnie zewnętrzne”. Wiąże się to z wykorzystaniem specjalistycznych narzędzi i technik montażowych w celu utrzymania ścisłej kontroli jakości montażu.

Przed montażem wszystkie komponenty przechodzą dokładny proces czyszczenia w celu usunięcia zanieczyszczeń powierzchniowych, takich jak plamy oleju, wióry metalowe i kurz, które w przeciwnym razie mogłyby zagrozić precyzji montażu i żywotności formy. Jednocześnie przed rozpoczęciem montażu sprawdzane są wymiary i jakość powierzchni każdego komponentu, aby upewnić się, że spełnia on specyfikacje. Początkowy etap montażu obejmuje instalację podstawy formy; wiąże się to z montażem elementów, takich jak górna i dolna płyta formy, filary prowadzące i tuleje prowadzące. Luz pomiędzy słupkami prowadzącymi a tulejami jest starannie dostosowany, aby zapewnić płynne, wolne od zaczepów zamykanie formy i precyzyjne ustawienie. Podczas montażu słupków prowadzących i tulei zazwyczaj wykorzystuje się pasowanie wciskowe, aby zapewnić bezpieczne połączenie, a na ich współpracujące powierzchnie nakładany jest smar, aby ułatwić płynną pracę.

...olej redukujący zużycie.

Następnie instaluje się wnękę i rdzeń. Obrobiona maszynowo wnęka i rdzeń są mocowane do podstawy formy za pomocą połączeń śrubowych lub pasowań wciskowych, co zapewnia mocne i wolne od drgań mocowanie. Montaż gniazda i rdzenia musi ściśle przestrzegać specyfikacji projektowych; ich współosiowość i płaskość muszą być dostosowane, aby zapewnić dokładne dopasowanie podczas zamykania formy, zapobiegając w ten sposób niewspółosiowości, która mogłaby skutkować odpadami produktów. Po zakończeniu montażu należy sprawdzić luz łączący pomiędzy wnęką a rdzeniem. Luz ten należy utrzymywać w zakresie 0,01–0,03 mm, aby zapobiec wyciekom stopionego materiału, a jednocześnie uniknąć nadmiernego ściskania, które mogłoby uszkodzić elementy.

Następnie instalowane są mechanizmy pomocnicze, takie jak układ wyrzutowy, mechanizm ciągnący z bocznym rdzeniem, układ chłodzenia i układ wlewowy. W przypadku systemu wyrzutnika należy wyregulować położenie i wysokość kołków wyrzutnika, aby zapewnić płynne wyrzucanie produktu i dokładny powrót do pozycji wyjściowej po wyrzuceniu. Luz pomiędzy sworzniami wypychaczy i odpowiadającymi im otworami musi być kontrolowany w zakresie 0,01–0,02 mm, aby zapobiec wyciekom materiału. W przypadku mechanizmu ciągnącego z rdzeniem bocznym należy wyregulować kąt nachylenia kątowych kołków prowadzących i skok ciągnięcia rdzenia, aby zapewnić płynne wyciąganie i dokładny powrót; mechanizm blokujący musi być bezpiecznie zamocowany, aby zapobiec przesuwaniu się bocznego rdzenia podczas zamykania formy. W przypadku układu chłodzenia wszystkie połączenia rurociągów muszą być zabezpieczone i szczelne, a kontakt między rurociągami a wnęką/rdzeniem musi być zoptymalizowany, aby zapewnić jednolitą wydajność chłodzenia. W przypadku systemu wlewowego położenie i wymiary przewężki muszą być dostosowane tak, aby zapewnić płynne wypełnienie stopionym materiałem i płynne przejście pomiędzy przewężką a wnęką, minimalizując w ten sposób ślady zalewu.

Po zakończeniu montażu wymagany jest kompleksowy proces debugowania. Forma jest otwierana i zamykana ręcznie w celu sprawdzenia precyzji zamknięcia, płynności wyrzutu i zsynchronizowanej pracy wszystkich mechanizmów zapewniających prawidłowe działanie formy. Jednocześnie należy sprawdzić integralność uszczelnienia formy poprzez próbę ciśnieniową, aby potwierdzić, że systemy chłodzenia i wlewu są wolne od wycieków. Wszelkie problemy zidentyfikowane w trakcie tego procesu należy niezwłocznie rozwiązać poprzez regulacje lub przeróbki, aż zespół formy spełni wszystkie standardy jakości. Faza 6: Próba formy i debugowanie. Stanowi to krytyczny etap weryfikacji jakości i wydajności formy. Na tym etapie produkowane są próbki części w ramach serii próbnych; próbki te są następnie sprawdzane pod kątem różnych wskaźników — w tym wymiarów, wyglądu i funkcjonalności. Na podstawie wyników próby formy dokonuje się regulacji samej formy oraz parametrów procesu, zapewniając w ten sposób, że forma będzie w stanie wytwarzać produkty spełniające wymagania. Próby form należy przeprowadzać na dedykowanych wtryskarkach lub maszynach do odlewania ciśnieniowego, przy czym parametry sprzętu – takie jak ciśnienie wtrysku, prędkość wtrysku, temperatura formowania, temperatura formy i czas chłodzenia – są skonfigurowane ściśle według parametrów procesu formowania ustalonych we wstępnej fazie projektowania.
