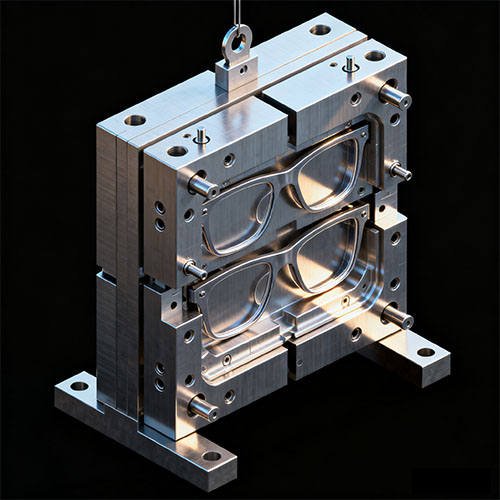

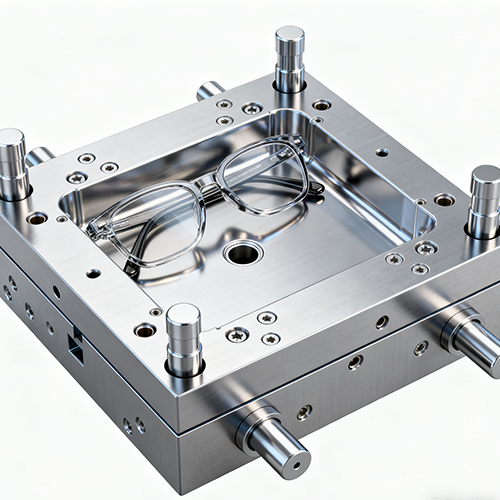

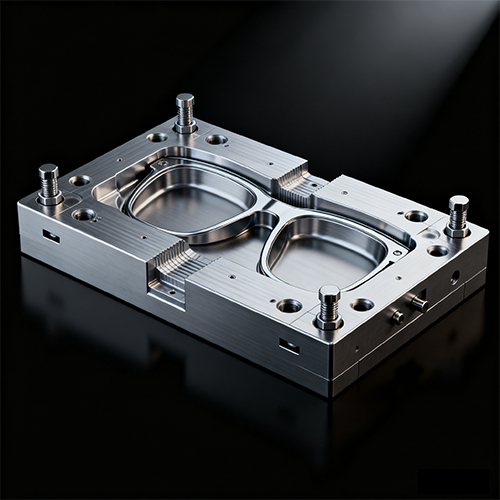

Forma wtryskowa do oprawek okularów

Forma wtryskowa do oprawek okularów odnosi się do dostosowanej formy specjalnie zaprojektowanej do produkcji plastikowych oprawek okularów (elementów takich jak oprawki soczewek, zauszniki i wsporniki nosków) w procesie formowania wtryskowego. Jego podstawową funkcją jest wtryskiwanie stopionych tworzyw sztucznych specyficznych dla oprawek okularów, takich jak TR90, PC i ABS, do formy poprzez precyzyjne wnęki i systemy wlewowe, tworząc elementy oprawek okularów, które spełniają ergonomię i wysoką dokładność wymiarową (tolerancja ± 0,02 mm). W porównaniu z tradycyjnymi metalowymi formami oprawek okularów (skomplikowana obróbka i wysoki koszt), formy wtryskowe do oprawek okularów mogą realizować zintegrowane formowanie złożonych zakrzywionych powierzchni (takich jak krzywizna obręczy soczewki i krzywa zgięcia zauszników) i struktur funkcjonalnych (takich jak otwory montażowe zawiasów i gniazda na karty na noski), przy wysokiej wydajności produkcyjnej (konstrukcja z wieloma wnękami, cykl produkcyjny pojedynczej formy 15-25 sekund). Jest szeroko stosowany w masowej produkcji plastikowych oprawek do okularów, takich jak okulary dla krótkowzroczności, okulary przeciwsłoneczne i gogle sportowe.

Wprowadzenie do form wtryskowych P&M do oprawek okularów

1 Podstawowa charakterystyka formy wtryskowej do oprawek okularów

1. Kontrola dokładności wymiarowej: Tolerancja średnicy wewnętrznej obrzeża soczewki wynosi ±0,02 mm (w celu zapewnienia dopasowania do rozmiaru soczewki), odchylenie długości zauszników wynosi ≤0,1 mm (w celu dostosowania do osób o różnych obwodach głowy), a błąd rozstawu wsporników nanośników wynosi ≤0,05 mm (aby uniknąć naciskania grzbietu nosa podczas noszenia);  chropowatość powierzchni wnęki Ra≤0,012μm, zapewniająca, że ​​powierzchnia formowanej oprawki okularów jest gładka i wolna od zarysowań bez dodatkowego polerowania;

Konstrukcja z zakrzywioną powierzchnią: Obręcz soczewki ma asferyczną konstrukcję wnęki (błąd krzywizny ≤0,5 °), aby dopasować się do konturu gałki ocznej;  wgłębienie części zakrzywionej zausznika zaprojektowane jest zgodnie z boczną krzywizną głowy (odchyłka promienia krzywizny ≤0,1mm), dopasowując się do kształtu za uchem podczas noszenia, przy równomiernym rozkładzie nacisku (ciśnienie na jednostkę powierzchni ≤0,3kPa);

Wymagania dotyczące symetrii: Błąd symetrii lewej i prawej krawędzi soczewki oraz wgłębień zauszników wynosi ≤0,03 mm, co zapewnia odchylenie masy formowanej oprawki okularów w lewo i w prawo na poziomie ≤0,5 g, aby uniknąć przechylania się podczas noszenia.

2. Zintegrowane formowanie wielu komponentów, uproszczenie montażu

Oprawka okularów składa się z wielu elementów, a formy wtryskowe umożliwiają zintegrowane formowanie niektórych elementów, redukując późniejsze procesy montażowe:

Integracja pierścienia lusterka i wspornika noska: Wnęka formy projektuje pierścień lusterka i wspornik noska jako całość, co pozwala uniknąć ryzyka oderwania kleju w tradycyjnym montażu dzielonym i zwiększa wytrzymałość połączenia o 50%.

Konstrukcja z ukrytą ramką: Ramka jest osadzana w niewidocznych obszarach, takich jak koniec nogi lusterka lub spód wspornika noska i można ją montować bez przycinania, aby uniknąć wpływu na wygląd.

3. Dostosowanie do różnorodnych właściwości materiałów, zrównoważenie wydajności i estetyki

Wydajność różnych materiałów oprawek okularów (TR90, PC, ABS) jest bardzo zróżnicowana i forma musi zostać odpowiednio zoptymalizowana

4. Wydajne projektowanie produkcji, redukcja kosztów

W odpowiedzi na zapotrzebowanie na masową produkcję opraw okularowych, konstrukcja formy podkreśla wysoką wydajność:

Układ wielownękowy: przyjęcie symetrycznego układu 1 formy z 4 wnękami lub 1 formy z 8 wnękami

Konstrukcja o długiej żywotności: Wnęka formy wykonana jest ze stali nierdzewnej S136 (silna odporność na korozję) lub stali formierskiej do pracy na gorąco H13 (dobra odporność na zużycie), o żywotności formy ≥ 500000 razy, co zmniejsza koszty częstych zmian form.

II Proces produkcji formy wtryskowej do opraw okularowych

1. Projektowanie produktu i rozwój form

(1) Projekt produktu

Projekt konstrukcyjny: Narysuj model 3D oprawki okularów za pomocą oprogramowania CAD, skupiając się na zaprojektowaniu grubości oprawki, kształtu przekroju poprzecznego zausznika, wysokości podpory nosa i dostosowania do różnych wysokości grzbietu nosa;

(2) Rozwój pleśni

Materiał formy: Wnęka formy wykonana jest ze stali nierdzewnej S136 (odpowiednia do materiałów o wysokich wymaganiach dotyczących wyglądu, takich jak PC i przezroczysty ABS) lub stali do formowania na gorąco H13 (odpowiednia do twardych materiałów, takich jak TR90, o żywotności ≥ 500000 razy); Kolumna prowadząca i tuleja prowadząca wykonane są ze stali łożyskowej SUJ2 (twardość HRC58-62);

Obróbka wnęki formy: wstępne kształtowanie uzyskuje się poprzez pięcioosiowe frezowanie CNC, następnie uszlachetnianie skomplikowanych powierzchni poprzez obróbkę elektroerozyjną, a na koniec wykonuje się polerowanie lustrzane przy użyciu diamentowej pasty polerskiej;

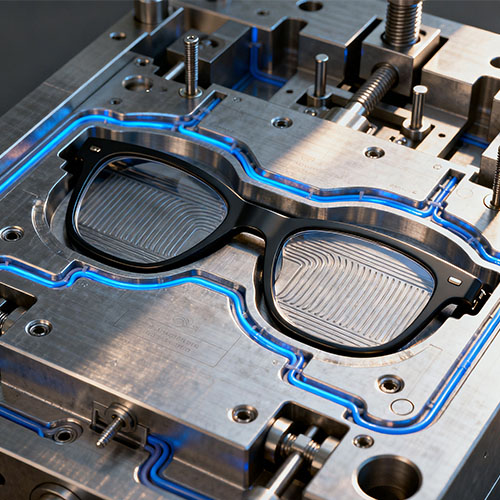

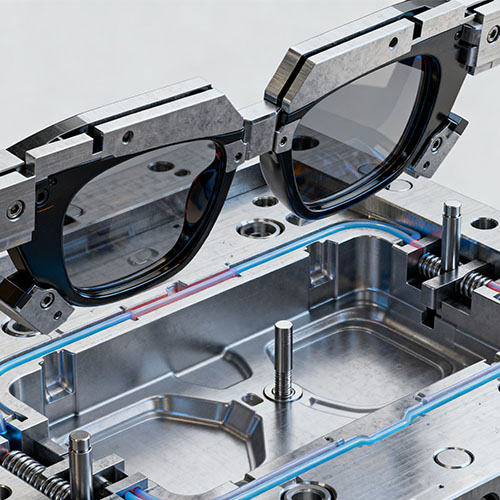

Konstrukcja układu chłodzenia: obszar pierścienia lustra przyjmuje okrągłą drogę wodną, ​​a obszar nóg lustra przyjmuje liniową drogę wodną, ​​aby zapewnić równomierne chłodzenie w każdym obszarze. Czas chłodzenia jest kontrolowany w ciągu 15-25 sekund.

2. Przygotowanie surowców i formowanie wtryskowe

(1) Wstępna obróbka surowca

(2) Formowanie wtryskowe

3. Obróbka końcowa i kontrola jakości

Forma wtryskowa P&M do oprawek okularów (specyfikacja)

Funkcja i zastosowanie formy wtryskowej P&M do oprawek okularów

W zależności od funkcjonalnego umiejscowienia i różnic między użytkownikami oprawek okularów, istnieje znaczna możliwość dostosowania w projektowaniu form wtryskowych i doborze materiałów. Podstawowe scenariusze obejmują:

1. Formy do gogli sportowych

Podstawowe wymagania: Wysoka wytrzymałość, odporność na uderzenia, duża odporność na warunki atmosferyczne, przystosowanie się do scenariuszy sportów na świeżym powietrzu (bieganie, jazda na nartach, jazda na rowerze) i odporność na poważne kolizje i ekstremalne warunki.

Cechy formy i materiału:

Wnęka formy wykorzystuje stal do pracy na gorąco H13 (dobra odporność na zużycie, żywotność ≥500 000 cykli), wnęka obręczy soczewki ma dużą krzywiznę (dostosowując się do zakresu ochrony twarzy), a grubość ścianki wynosi równomiernie 1,5-2,0 mm (zwiększająca odporność na uderzenia);

Dostosowany do materiału TR90 (udarność ≥60kJ/m², wytrzymuje upadek z 1,5 m bez pękania), system chłodzenia formy wykorzystuje pierścieniowe kanały wodne (rozstaw 8 mm), a czas chłodzenia wynosi 25 sekund, aby zapewnić brak naprężeń wewnętrznych po formowaniu TR90;

Wnęka zausznika ma teksturę antypoślizgową (wysokość występu 0,3 mm, odstęp 0,5 mm), aby poprawić stabilność noszenia i zapobiec poślizgowi podczas uprawiania sportu.

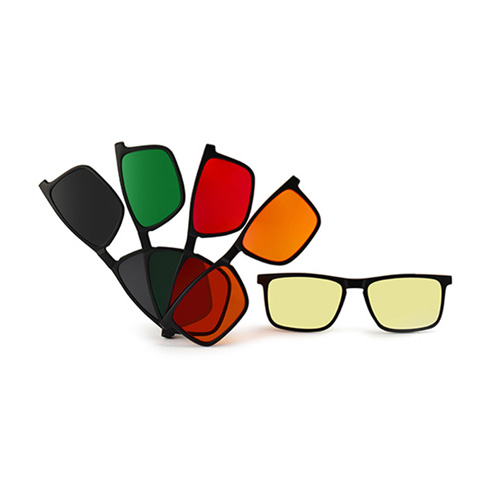

2. Formy do okularów przeciwsłonecznych

Podstawowe wymagania: Piękny wygląd (wysoki połysk/matowa faktura), ochrona przed promieniowaniem UV, lekkość, odpowiednia do codziennych podróży i dopasowania do mody.

Charakterystyka form i materiałów:

Wnęka formy wykonana jest ze stali nierdzewnej S136 (polerowana na lustro Ra ≤ 0,008 μm), kompatybilnej z materiałem przezroczystym PC lub materiałem w kolorze ABS, dzięki czemu powierzchnia ramy lustra jest przezroczysta i nieskazitelna;

Obsługuje formowanie wtryskowe w dwóch kolorach (takich jak czarny pierścień lustrzany i złote lustrzane nogi), forma jest wyposażona w mechanizm obrotowy 180 ° (dokładność pozycjonowania ± 0,003 mm) i nie ma widocznej szczeliny na złączu (szczelina ≤ 0,01 mm);

Zarezerwowany rowek montażowy soczewki polaryzacyjnej (szerokość 2,0 mm, głębokość 0,5 mm) we wnęce pierścienia lusterka, z gładką ścianką rowka (Ra ≤ 0,4 μm), zapewniającą pewne zamocowanie soczewki bez luzów.

3. Formy oprawek do okularów dla krótkowzroczności

Podstawowe wymagania: Lekkość, wysoki komfort, odpowiedni rozmiar, odpowiednie do długotrwałego noszenia (8–12 godzin dziennie), kompatybilne z instalacją soczewek i dopasowaniem mostka nosowego.

Charakterystyka form i materiałów:

Wnęka formy przyjmuje symetryczny układ 1 formy i 8 wnęk (z wydajnością 240 sztuk/godz.), a tolerancja średnicy wewnętrznej pierścienia lustrzanego wynosi ± 0,02 mm (w celu zapewnienia kompatybilności z soczewkami o różnym stopniu);

Nadaje się do materiału ABS (lekka, waga pojedynczej ramy ≤ 15 g), regulowana wysokość wgłębienia na nos (8-12 mm, odpowiednia dla osób o różnej wysokości mostka nosowego)
