Formowanie wtryskowe mikroprecyzyjne

Formowanie wtryskowe mikroprecyzyjne odnosi się do zaawansowanej technologii formowania wtryskowego, która umożliwia formowanie części z tworzyw sztucznych o wyjątkowo małych rozmiarach (zwykle masa części < 1 g, wielkość elementu < 0,1 mm) lub o niezwykle wysokich wymaganiach dotyczących precyzji (tolerancja wymiarowa ≤ ± 0,001 mm, tolerancja geometryczna ≤ ± 0,0005 mm) za pomocą precyzyjnego sprzętu wtryskowego, dedykowanych form i ścisłej kontroli procesu. Jego podstawową cechą jest przełamanie ograniczeń precyzji tradycyjnego formowania wtryskowego, umożliwiającego formowanie skomplikowanych części o mikrostrukturach (takich jak mikrokanały, grubość zębów mikroprzekładni <0,05 mm), z odchyleniem masy części ≤±0,005 g i chropowatością powierzchni Ra ≤0,02 μm. W porównaniu ze zwykłym precyzyjnym formowaniem wtryskowym (tolerancja ± 0,01 mm), mikroprecyzyjne formowanie wtryskowe zapewnia poprawę o rząd wielkości w zakresie kontroli wielkości, konsystencji masy i możliwości formowania mikrostrukturalnego. Jest szeroko stosowana w takich dziedzinach, jak mikroelektronika, małoinwazyjne urządzenia medyczne i mikrokomponenty lotnicze i jest kluczową technologią produkcyjną umożliwiającą miniaturyzację i integrację produktów najwyższej klasy.

Wprowadzenie do formowania wtryskowego mikroprecyzyjnego P&M

1 Podstawowa charakterystyka mikroprecyzyjnego formowania wtryskowego

1. Bardzo mały rozmiar i bardzo precyzyjna kontrola

Precyzja wymiarowa: Możliwość stabilnego formowania części o rozmiarach <0,1 mm (takich jak średnica wewnętrzna cewnika medycznego 0,08 mm, szerokość styku złącza mikroelektronicznego 0,06 mm), z tolerancją wymiarową kontrolowaną w zakresie ±0,001 mm, znacznie przekraczającą ±0,01 mm w przypadku zwykłego precyzyjnego formowania wtryskowego;  poprzez wtryskarki sterowane w obiegu zamkniętym (powtarzalność położenia ±0,0001mm), zapewniające zgodność wymiarową części w tej samej partii (odchyłka ≤±0,0005mm);

Precyzja geometryczna: Ścisła kontrola tolerancji geometrycznych części, takich jak skumulowany błąd podziałki mikroprzekładni ≤ ± 0,0008 mm, współosiowość mikrokanału ≤ ± 0,0005 mm, osiągnięta dzięki ultraprecyzyjnej obróbce wnęk formy (precyzja ± 0,0003 mm) i regulacji ciśnienia/temperatury w czasie rzeczywistym podczas formowania wtryskowego;

Precyzja wagi: W przypadku mikroczęści o masie < 0,5 g (takich jak mikrozawory medyczne, obudowy mikrosensorów) odchylenie masy jest kontrolowane w zakresie ±0,005 g, osiągane poprzez precyzyjną kontrolę objętości wtrysku (minimalna objętość wtrysku do 0,001 cm3) i procesu utrzymywania ciśnienia, unikając funkcjonalnego wpływu części na skutek wahań masy.

2. Możliwość formowania złożonej mikrostruktury

Dzięki mikroprecyzyjnemu formowaniu wtryskowemu można uzyskać mikrostruktury, które są trudne do uformowania przy użyciu tradycyjnego formowania wtryskowego, spełniając wymagania funkcjonalne produktów wysokiej klasy

Mikrokanały i struktury mikroporowate: Można tworzyć mikrokanały o wymiarach przekroju poprzecznego 0,05 × 0,05 mm (stosowane do biochipów i mikrowymienników ciepła), o minimalnej średnicy mikroporowatej 0,02 mm (takie jak dysze rozpylaczy medycznych) i gładkich ściankach porów (Ra ≤ 0,01 μm), bez zadziorów i zatorów;

Mikroprzekładnie i struktury mikroprzekładni: Mikroprzekładnie o module sprężystości ≤ 0,01 (grubość zęba 0,03-0,05 mm), chropowatość powierzchni zębów Ra ≤ 0,008 μm, dokładność przekładni do ISO 1328 klasa 10 lub wyższa, odpowiednia do potrzeb przekładni mikrosilników i precyzyjnych instrumentów;

Mikromacierze i struktury mikrotekstur: Występy mikromacierzy w odstępie 0,01-0,03 mm (takie jak układy mikrosoczewek do elementów optycznych) lub mikrotekstury o głębokości 0,005-0,01 mm powstają na powierzchni części, z dokładnością odwzorowania strukturalnego ≥ 95% i bez deformacji lub strat.

3. Wysoka zdolność adaptacji materiałów i procesów

Mikroprecyzyjne formowanie wtryskowe wymaga dostosowanego dopasowywania parametrów procesu w oparciu o różne właściwości materiału i funkcje części:

Dokładny wybór materiału: Typowe materiały obejmują LCP, POM i PC, aby uniknąć zanieczyszczeń wpływających na dokładność formowania;

Udoskonalenie parametrów procesu: Prędkość wtrysku musi być precyzyjnie kontrolowana w zakresie 1-5 mm/s, aby uniknąć deformacji mikrostruktury spowodowanej nadmiernym ścinaniem stopu; Stopniowa regulacja docisku, ustawianie zróżnicowanego docisku dla różnych obszarów części w celu kompensacji lokalnego skurczu;

Ścisła kontrola środowiska: Środowisko produkcyjne musi charakteryzować się stałą temperaturą, wilgotnością i wolnym od pyłu, aby uniknąć wahań temperatury, które mogą powodować odkształcenie termiczne formy lub przyleganie pyłu wpływające na jakość powierzchni części.

II Proces Produkcyjny Mikroprecyzyjnego Formowania Wtryskowego

1. Projektowanie produktu i rozwój form

(1) Projekt produktu

Projekt konstrukcyjny: Narysuj model 3D w powiększeniu 1:10 za pomocą oprogramowania CAD, ze szczególnym uwzględnieniem opisywania wymiarów mikrostruktury i tolerancji położenia; Przyjęcie optymalizacji topologii w celu ograniczenia zbędnych struktur i uniknięcia konfliktów naprężeń pomiędzy mikrostrukturami a głównymi strukturami;

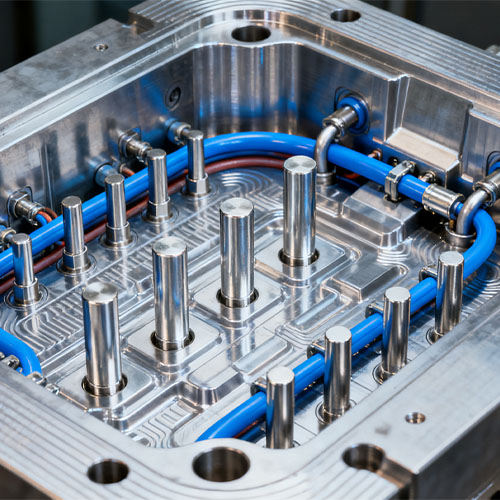

(2) Rozwój pleśni

Materiał formy: Wnęka formy wykonana jest ze stali szybkotnącej metodą metalurgii proszków lub diamentu monokrystalicznego, aby zapewnić odporność na zużycie i dokładność powierzchni, a żywotność formy wynosi ≥ 100 000 razy;

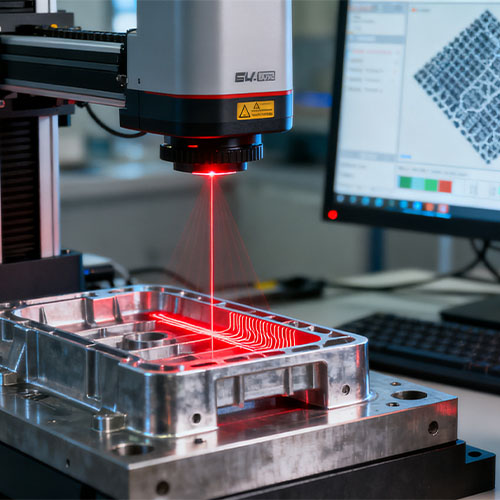

Obróbka wnękowa: przy użyciu ultraprecyzyjnych technik obróbki, takich jak powolna elektroerozja drutowa, obróbka skupioną wiązką jonów i toczenie narzędziami diamentowymi; Polerowanie powierzchni ubytku w celu zapewnienia dokładności odwzorowania mikrostruktury;

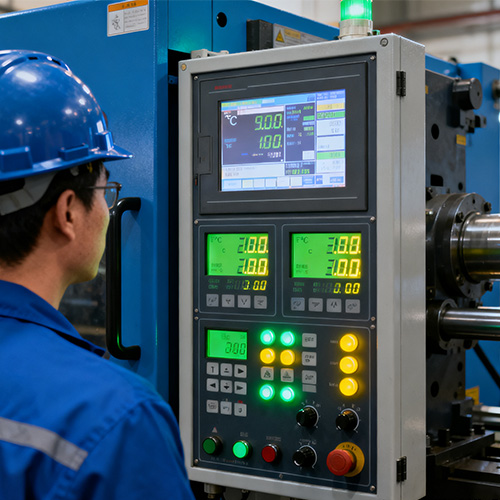

2. Przygotowanie surowców i formowanie wtryskowe

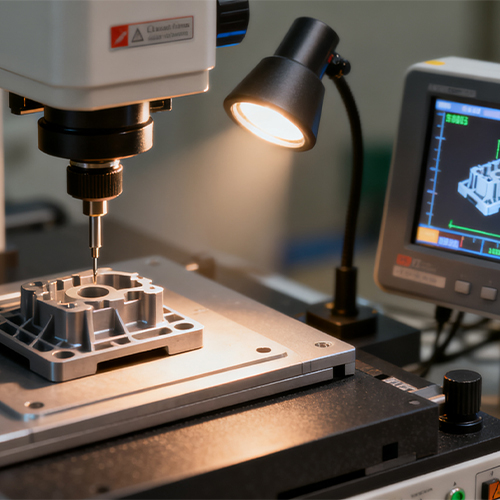

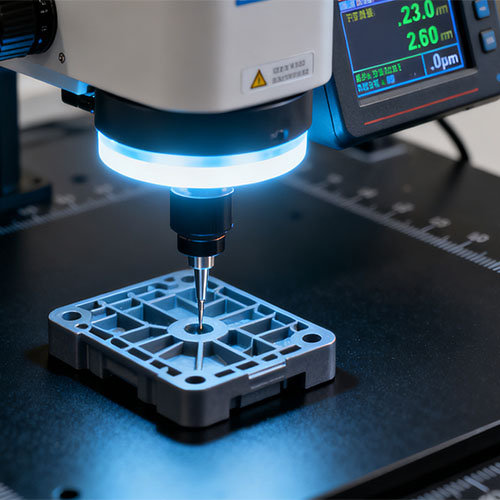

3.Przetwarzanie końcowe i kontrola jakości

Formowanie wtryskowe P&M Micro-Precision (specyfikacja)

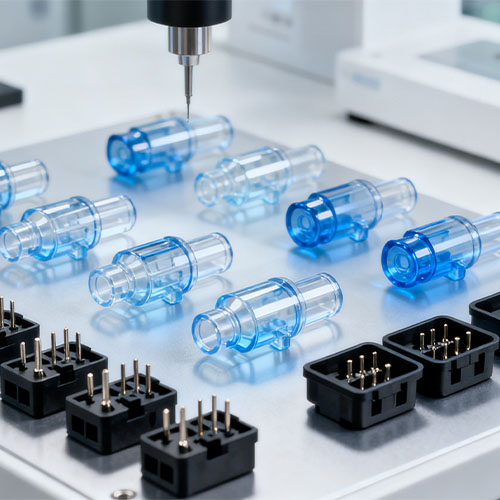

Funkcja i zastosowanie mikroprecyzyjnego formowania wtryskowego P&M

1. Przemysł mikroelektroniki i półprzewodników）

Podstawowe wymagania: bardzo mały rozmiar, wysoka izolacja, odporność na wysoką temperaturę, dostosowanie do komponentów takich jak opakowanie chipów i mikrozłącza.

2. Przemysł wyrobów medycznych małoinwazyjnych

Podstawowe wymagania: biokompatybilność, wysoce precyzyjna mikrostruktura, sterylność, możliwość dostosowania do małoinwazyjnych narzędzi chirurgicznych i sprzętu diagnostycznego.

3. Przemysł lotniczy i mikroinstrumentalny

Podstawowe wymagania: wysoka niezawodność, odporność na ekstremalne warunki, lekkość, odpowiednia dla mikroczujników i elementów nawigacyjnych.

Proces dostosowywania
