Formowanie radiatora metodą wtrysku tworzyw sztucznych

Formowanie wtryskowe tworzyw sztucznych to technologia produkcji, która polega na wtryskiwaniu stopionego tworzywa sztucznego do dedykowanej formy w procesie formowania wtryskowego, a po schłodzeniu wytwarza elementy z tworzywa sztucznego posiadające funkcje rozpraszania ciepła.

Łącząc zalety lekkości i niskich kosztów tworzywa sztucznego z konstrukcją struktury rozpraszającej ciepło, technologia ta jest szeroko stosowana w sprzęcie elektronicznym, elektronice samochodowej i innych dziedzinach w celu rozwiązania problemu akumulacji ciepła w komponentach.

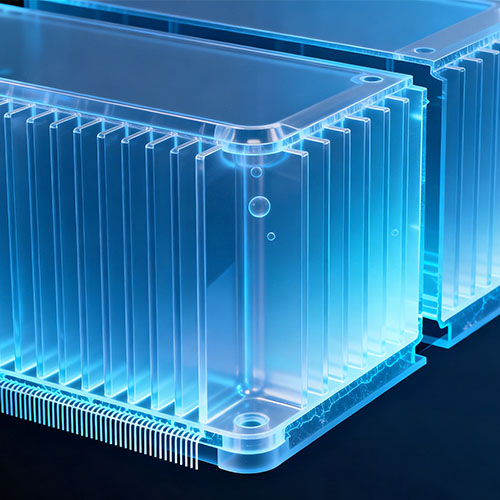

Wprowadzenie do formowania wtryskowego radiatora z tworzywa sztucznego P&M

Projektowanie i produkcja form

Zaprojektuj wnękę formy zgodnie ze strukturą radiatora (taką jak gęstość żeber, grubość, kanał odprowadzania ciepła) i zastosuj obróbkę o wysokiej precyzji (taką jak frezowanie CNC, obróbka elektroerozyjna), aby zapewnić dokładność formy, z tolerancjami zwykle kontrolowanymi w granicach ± ​​0,02 mm.

Przygotowanie surowca

Wybierane są tworzywa modyfikowane z wypełniaczami przewodzącymi ciepło (takimi jak grafit, proszek aluminiowy, cząstki ceramiczne). Typowe podłoża obejmują PP, PA66, PPS itp. Przewodność cieplną można zwiększyć do 10-50 W/(m·K), zapewniając jednocześnie odporność materiału na wysoką temperaturę (zwykle wymagająca długotrwałej odporności na temperaturę ≥120℃).

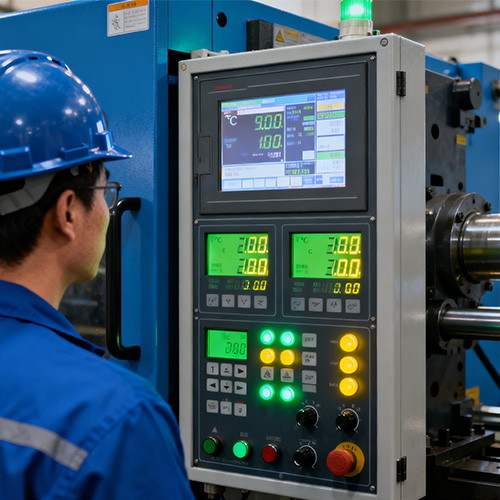

Formowanie wtryskowe

Wtryskiwać stopione tworzywo sztuczne do gniazda formy pod wysokim ciśnieniem (50-150 MPa) i dużą prędkością (50-200 mm/s), kompensować skurcz tworzywa sztucznego w fazie utrzymywania ciśnienia (ciśnienie utrzymywania wynosi zwykle 60% - 80% ciśnienia wtrysku), a następnie schłodzić i nadać kształt (czas chłodzenia stanowi 40% -60% całkowitego cyklu).

Przetwarzanie końcowe

Obejmuje rozformowanie, gratowanie (możliwe do uzyskania poprzez przycinanie na zimno lub cięcie laserowe), obróbkę powierzchni (taką jak natryskiwanie powłoki przewodzącej ciepło, powlekanie próżniowe) oraz konieczność montażu niektórych produktów (np. klejenie z metalowymi podstawami rozpraszającymi ciepło).

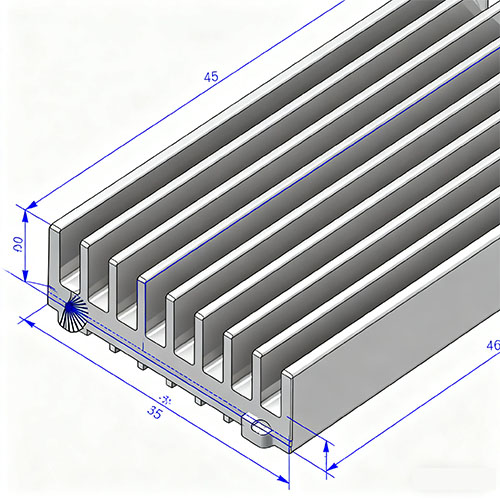

Formowanie radiatora z tworzywa sztucznego P&M (specyfikacja)

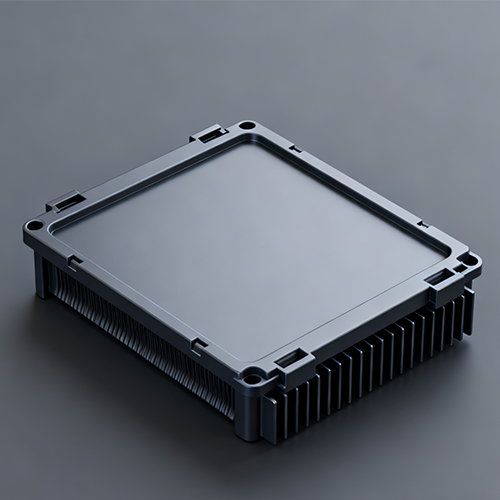

Funkcja i zastosowanie formowania radiatora z tworzywa sztucznego P&M

一, Zalety techniczne i scenariusze zastosowań

1. Zalety techniczne

Lekkość: Waga plastikowych radiatorów jest o 30% -60% lżejsza niż metalowych radiatorów o tej samej objętości, odpowiednich dla przenośnych urządzeń elektronicznych (takich jak laptopy, drony).

Elastyczność projektowania: Może tworzyć złożone konstrukcje (takie jak płetwy o specjalnym kształcie, wbudowane kanały odprowadzające ciepło) w jednym etapie, bez późniejszego spawania lub łączenia.

Zaleta kosztowa: Forma ma długą żywotność (do 1 miliona cykli lub więcej), wysoką wydajność produkcji masowej, a jednostkowy koszt produktu jest o 20% -40% niższy niż w przypadku obróbki metalu.

2. Scenariusze zastosowań

Elektronika użytkowa:

Moduły rozpraszające ciepło do routerów, dekoderów i lamp LED.

Elektronika samochodowa:

Komponenty rozpraszające ciepło do nawigacji pokładowej, systemów ADAS i systemów zarządzania baterią (BMS).

Urządzenia przemysłowe:

Konstrukcje rozpraszające ciepło dla przetwornic częstotliwości, czujników i pali ładujących.

二, Punkty kontroli jakości

Testowanie wydajności rozpraszania ciepła:

Zmierz rozkład temperatury powierzchni radiatora za pomocą kamery termowizyjnej, aby upewnić się, że temperatura podzespołów nie przekracza progu bezpieczeństwa przy mocy znamionowej (na przykład układy scalone zwykle wymagają ≤85 ℃).

Testowanie dokładności wymiarowej:

Użyj współrzędnościowej maszyny pomiarowej, aby wykryć kluczowe wymiary (takie jak rozstaw żeber, wysokość), aby zapewnić zgodność z tolerancjami projektowymi.

Testowanie wad wyglądu:

Użyj systemu kontroli wizualnej, aby sprawdzić, czy nie ma defektów, takich jak braki materiału, pęcherzyki i zadziory, z szybkością przekraczającą 99,5%.

Proces dostosowywania

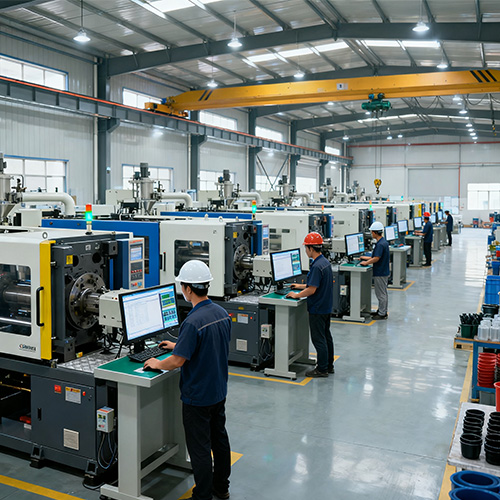

Fabryka i o nas
