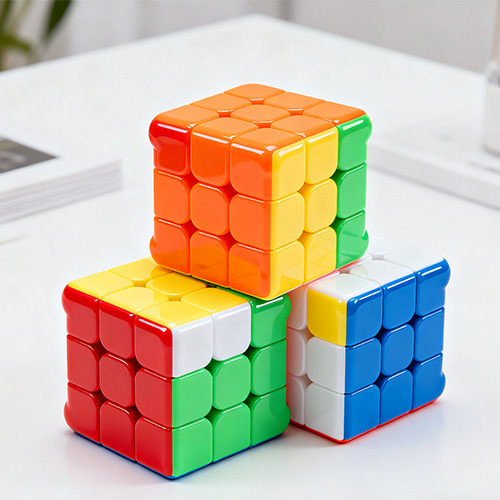

Formowanie wtryskowe plastikowej kostki Rubika

Formowanie wtryskowe plastikowych kostek Rubika odnosi się do technologii, która wytwarza podstawowe elementy kostek Rubika (takie jak bloki kostek, tuleje wału centralnego, sprężyny, klamry pozycjonujące) w drodze dostosowanych procesów formowania wtryskowego, a na koniec składa je w plastikowe kostki Rubika, które mogą się elastycznie obracać i pełnią funkcję przywracania. Jego podstawową cechą jest wykorzystanie procesu formowania wtryskowego w celu uzyskania wysokiej precyzji formowania (tolerancja wymiarowa w granicach ± ​​0,02 mm) i strukturalnej adaptacji elementów kostki Rubika, zapewniając płynny obrót sąsiednich bloków kostki (opór obrotu 50-100 g) i precyzyjne pozycjonowanie (odchylenie niewspółosiowości ≤0,1 mm). W porównaniu z tradycyjnym przetwarzaniem ręcznym lub drukiem 3D, formowanie wtryskowe plastikowej kostki Rubika może realizować standaryzowaną produkcję na dużą skalę, równoważąc kontrolę kosztów i spójność produktu. Jest szeroko stosowany w zabawkach, edukacji, sporcie wyczynowym i innych dziedzinach, dostosowując się do różnych potrzeb związanych z kostką Rubika, od poziomu podstawowego do profesjonalnego rozwiązywania szybkości.

Wprowadzenie do formowania wtryskowego P&M Plastic Rubik Cube

A. Podstawowa charakterystyka formowania wtryskowego plastikowej kostki Rubika

1. Precyzyjne formowanie komponentów, zapewniające płynny obrót

Formowanie sześcianów: Tolerancja długości boku sześcianu Rubika musi być kontrolowana w zakresie ±0,01 mm (np. w przypadku standardowej kostki Rubika o średnicy 56 mm odchylenie długości boku ≤0,01 mm), a błąd prostopadłości sąsiednich ścian ≤0,05°, aby uniknąć zakleszczenia po montażu; płaskość powierzchni bloczka ≤0,02mm/m zapewniająca ścisłe przyleganie do sąsiadujących bloczków (szczelina ≤0,1mm) i brak drgań podczas obrotu;

Tuleje i klamry wału: Tolerancja średnicy wewnętrznego otworu centralnej tulei wału wynosi ± 0,005 mm, a szczelina montażowa z centralnym wałem wynosi 0,01–0,02 mm, co zapewnia płynny obrót tulei wału wokół wału bez zakleszczania się; tolerancja wysokości występu klamry pozycjonującej wynosi ± 0,01 mm, a pasowanie wciskowe z rowkiem sąsiedniego bloku wynosi 0,02-0,03 mm, co zapewnia precyzyjne pozycjonowanie i wyraźne sprzężenie zwrotne podczas obrotu (błąd wyczucia pozycjonowania ≤10g).

2. Zintegrowana adaptacja wielu komponentów, uproszczenie procesu montażu

3. Precyzyjne dopasowanie właściwości materiału, równoważenie trwałości i odczuć

B. Proces produkcji plastikowej kostki Rubika metodą formowania wtryskowego

1. Projektowanie produktu i rozwój form

1) Projekt produktu

Projekt konstrukcyjny: Narysuj model 3D za pomocą oprogramowania CAD (SolidWorks, UG), koncentrując się na zaprojektowaniu wymiarów fazowania magicznej kostki (R0,3-R0,5 mm w celu zmniejszenia opóźnienia obrotowego), stopniowego pozycjonowania osi środkowej (zapewniając współosiowość tulei wału ≤ 0,01 mm) i nachylenia prowadzącego klamry (kąt 15° -20°, łatwy w montażu);

Weryfikacja symulacji: Użyj oprogramowania CAE (Moldflow) do symulacji procesu wtryskiwania kostki Rubika, zoptymalizuj rozkład grubości ścianek (jednolita kontrola w zakresie 1,5-2mm, aby uniknąć śladów skurczu); Zweryfikuj opór obrotowy poprzez symulację ruchu (ustawiony w standardowym zakresie 50-100g), dostosuj wysokość klamry pozycjonującej, aby zapewnić spójne wrażenia dotykowe.

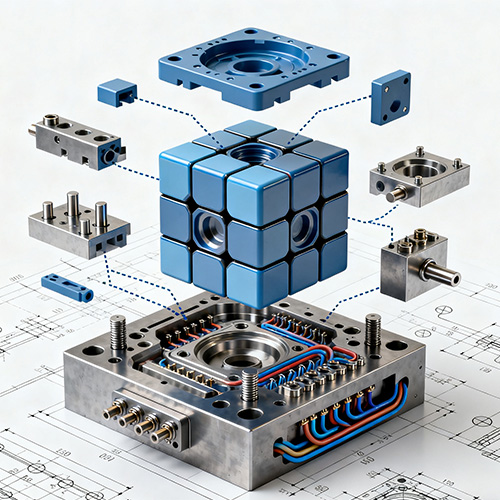

(2) Rozwój pleśni

Materiał formy: Forma magicznego bloku wykonana jest ze stali nierdzewnej S136 (o dużej odporności na korozję i dobrej wydajności polerowania), a forma tulei wału wykonana jest ze stali formierskiej do pracy na gorąco H13 (o dobrej odporności na zużycie i żywotności ≥ 500000 razy);

Konstrukcja wnęki formy: Wnęka formy magicznego bloku przyjmuje polerowanie lustrzane (Ra ≤ 0,012 μm), aby zapewnić gładką powierzchnię bloku; Forma wielogniazdowa przyjmuje symetryczny układ (taki jak kołowy rozkład 1 formy i 12 wnęk), aby zapewnić równomierne wypełnienie każdej wnęki (różnica czasu napełniania ≤ 0,5 sekundy);

System chłodzenia: Rozmieść kanały wodne zgodnie z grubością komponentów (przy zachowaniu odległości 15-20 mm pomiędzy kanałami wodnymi bloków sześcianu i czasie chłodzenia 15-20 sekund), aby uniknąć odchyleń wymiarowych spowodowanych nierównomiernym chłodzeniem; Forma tulei wału przyjmuje chłodzenie konforemne, aby zapewnić dokładność rozmiaru otworu wewnętrznego (tolerancja ± 0,005 mm).

2. Przygotowanie surowców i formowanie wtryskowe

(1) Wstępna obróbka surowca

(2) Formowanie wtryskowe

3. Obróbka końcowa i montaż komponentów

(1) Przetwarzanie końcowe

(2) Montaż

Formowanie wtryskowe plastikowej kostki Rubika P&M (specyfikacja)

Funkcja i zastosowanie plastikowej kostki Rubika P&M

1. Kostka Rubika dla dzieci na poziomie podstawowym

Podstawowe wymagania: Wysokie bezpieczeństwo, niski koszt, łatwa obsługa, odpowiedni dla dzieci w wieku 3-10 lat.

Formowanie wtryskowe i cechy materiału:

W blokach Cube zastosowano żywicę ABS (niski koszt, dobra wytrzymałość, brak pęknięć w przypadku upuszczenia ich przez dzieci), a rogi są zaokrąglone (R1,0-R1,5 mm, aby zapobiec zarysowaniom);

Tuleje wału i wały centralne wykorzystują zwykły POM (spełniający podstawowe wymagania dotyczące gładkości), a sprężyny wykorzystują elastyczny PP (tani, siła sprężystości 50-60g, odpowiednia dla dzieci o małej wytrzymałości);

W każdej formie znajdują się 24 wnęki (co zwiększa wydajność i zmniejsza koszt jednostkowy), a powierzchnia jest matowa (co pozwala uniknąć silnych odbić światła, które mogłyby podrażnić oczy dzieci).

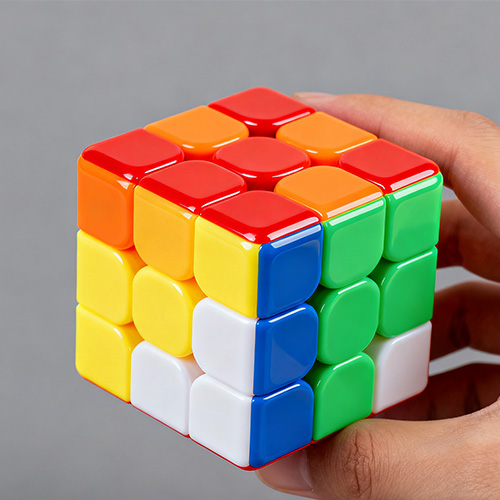

2. Profesjonalna kostka Rubika do szybkiego układania

Podstawowe wymagania: niski opór obrotowy, precyzyjne pozycjonowanie, duża trwałość, odpowiedni dla sportowców wyścigowych (10-30 lat), realizujących szybkie obroty 5-10 razy na sekundę.

Formowanie wtryskowe i właściwości materiału:

Kostka Rubika wykonana jest ze stopu PC/ABS (odporna na uderzenia, gładka powierzchnia, Ra ≤ 0,1 μm, zmniejszająca tarcie obrotowe), o jednolitej grubości ścianki kontrolowanej na poziomie 1,5 mm (lekka, całkowita waga ≤ 80g);

Tuleja wału i wał centralny wykonane są z odpornego na zużycie POM (z dodatkiem 5% mikroproszku PTFE, współczynnik tarcia zmniejsza się do 0,15), w połączeniu ze sprężynami ze stali sprężynowej (siła sprężystości 80-100 g, wyraźne sprzężenie zwrotne pozycjonowania);

Używając formy gorącokanałowej z zaworem iglicowym (1 forma z 12 wnękami w celu zmniejszenia wpływu pozostałości bramy na obrót), tolerancja wielkości elementu jest kontrolowana w zakresie ± 0,005 mm, aby zapewnić stały obrót.

3. Edukacyjna i personalizowana kostka Rubika

Podstawowe wymagania: integracja funkcji (np. identyfikacja cyfrowa/graficzna), spersonalizowany wygląd, odpowiedni do nauczania w szkole i scen prezentowych dla firm.

Formowanie wtryskowe i właściwości materiału:

Kostka Rubika wykonana jest ze stopu PC/ABS (o powierzchni łatwej do zadruku, na której można umieścić cyfry, litery lub logo firmy metodą sitodruku lub druku wodnego);

Kształcenie częściowe Zintegrowana struktura pozycjonowania magnesu w kostce Rubika (wstępnie osadzone w bloku sześcianu szczeliny magnesu podczas formowania wtryskowego, z dokładnością ± 0,02 mm w celu zapewnienia wyrównania magnesu);

W niestandardowym stylu zastosowano dwukolorowy proces formowania wtryskowego (taki jak biały korpus i czerwone logo), a projekt formy to dwukolorowa forma (1 forma z 8 wgłębieniami), co pozwala uzyskać spersonalizowany wygląd i zintegrowaną funkcjonalność.
