Niestandardowe formowanie części Scramblera

Ponadto nasza firma nawiązała współpracę z dostawcami surowców tworzyw sztucznych, producentami poligrafii itp., aby zapewnić dostawy surowców i jakość druku. Dzięki naszemu bogatemu doświadczeniu i doskonałemu łańcuchowi dostaw nasza firma może zapewnić klientom wysokiej jakości niestandardowe produkty do formowania części typu scrambler, spełniające ich specyficzne potrzeby. Jednocześnie mamy 10 lat profesjonalnego doświadczenia w obsłudze handlu zagranicznego, rozumiemy proces handlu zagranicznego i lepiej obsługujemy naszych klientów. W przypadku produktów do formowania części niestandardowych scramblera możemy wykonać odpowiednie części z tworzyw sztucznych, co odbywa się głównie za pomocą form wtryskowych.

Proces wytwarzania części skrambera częstotliwości na zamówienie (zwykle odnoszący się do sprzętu zabezpieczającego komunikację) znacznie wykracza poza istotę ogólnego precyzyjnego formowania wtryskowego. Jest to systematyczna inżynieria, która integruje „inżynierię elektroniczną wysokiej częstotliwości”, „najwyższe ekranowanie elektromagnetyczne” i „projekt konstrukcyjny o wysokiej niezawodności”. Celem jest nie tylko stworzenie powłoki, ale także zbudowanie „klatki Faradaya”, która może zapewnić stabilną i poufną pracę znajdujących się wewnątrz szybkich obwodów cyfrowych i obwodów RF.

�� Proces podstawowy: od wymagań elektronicznych po fizyczne wdrożenie

Cały proces koncentruje się wokół zasady „projektowania konstrukcji opartej na wydajności elektrycznej” i można go podzielić na następujące cztery kluczowe etapy:

Faza pierwsza: Głębokie wspólne projektowanie elektroniki i konstrukcji

To jest kamień węgielny wszelkiej pracy. Inżynierowie mechanicy muszą współpracować z inżynierami zajmującymi się częstotliwościami radiowymi (RF) i inżynierami zajmującymi się układem PCB już na etapie koncepcyjnym.

Zdefiniuj ograniczenia rdzenia: jasno określ rozmiar PCB, wytwarzanie ciepła przez chip, położenie anteny, typ i położenie złączy RF (takich jak głowice SMA), wymagania dotyczące rozpraszania ciepła i, co najważniejsze, poziom kompatybilności elektromagnetycznej.

Projekt wnęki ekranującej: Jest to rdzeń projektowania konstrukcyjnego. Wnętrze obudowy należy rozplanować w oparciu o wiele niezależnych przedziałów ekranujących, aby odizolować obwody cyfrowe, obwody analogowe, obwody RF i zasilacze, zapobiegając wzajemnym zakłóceniom. Połączenie pomiędzy przedziałami wymaga zaprojektowania precyzyjnej sprężyny uziemiającej lub konstrukcji montażowej uszczelki przewodzącej.

Rozpraszanie ciepła i integralność sygnału: Zakładając ekranowanie, zaplanuj wydajne ścieżki rozpraszania ciepła (takie jak powierzchnia styku uszczelek ze smaru termicznego i konstrukcja zębów rozpraszających ciepło). Kiedy wszystkie szybkie linie sygnałowe i ścieżki RF przechodzą przez ścianki działowe, należy zastosować ekranowane złącza filtrów lub specjalnie zaprojektowane konstrukcje przelotowe, aby zapobiec wyciekom elektromagnetycznym.

Faza druga: Wybór kluczowych materiałów i procesów specjalnych

Dobór materiałów bezpośrednio determinuje skuteczność i niezawodność ekranowania.

Materiał powłoki

Preferowane rozwiązanie: Stop aluminium (np. 6061, 5052). Dzięki obróbce CNC można uzyskać złożone i precyzyjne struktury, a doskonałą przewodność elektryczną można wykorzystać do realizacji ogólnego ekranowania. Powierzchnia jest poddawana utlenianiu przewodzącemu.

Rozwiązanie dotyczące części o wysokiej wytrzymałości/złożonych: Do odlewania pod ciśnieniem użyj stopu cynku i aluminium, a następnie miedzi i niklu, aby uzyskać wysoką skuteczność ekranowania (SE).

Tanie/lekkie rozwiązanie: Powlekanie próżniowe (napylanie katodowe) warstw przewodzących nakłada się na wewnętrzne ścianki tworzywa ABS/PC, ale skuteczność ekranowania i trwałość są zwykle niższe niż w przypadku rozwiązań metalowych.

Podłączenie i uszczelnienie

Na powierzchni złącza mufy należy przewidzieć rowki montażowe pod przewodzące listwy uszczelniające lub uszczelki z metalowej siatki drucianej.

Przy przyciskach i otworach interfejsu należy zastosować filtry szklane lub metalowe.

Wokół wszystkich otworów na śruby należy zaprojektować czyste metalowe powierzchnie stykowe, aby zapewnić, że rezystancja między dwiema częściami obudowy będzie wyjątkowo niska (zwykle na poziomie miliomów) po dokręceniu śrub.

Faza trzecia: Precyzyjna produkcja i integracja systemów

Precyzyjna obróbka: w metalowej obudowie zastosowano głównie precyzyjną obróbkę CNC, aby zapewnić płaskość, dokładność kolumny śrubowej i tolerancję montażową złączy RF. Odlewy ciśnieniowe wymagają precyzyjnych form.

Obróbka powierzchniowa i obróbka wtórna: Po obróbce stopu aluminium przeprowadza się utlenianie przewodzące. Kluczowe powierzchnie stykowe mogą wymagać dodatkowego pozłacania lub posrebrzania, aby zmniejszyć rezystancję styku. Następnie zainstaluj wszystkie akcesoria, takie jak uszczelka przewodząca, sprężyna uziemiająca i ekran filtra.

Wstępny montaż systemu: Przed zainstalowaniem płytki PCB należy przeprowadzić test ciągłości przewodności powłoki, aby upewnić się, że rezystancja docierania pomiędzy każdym przedziałem ekranującym jest zgodna ze specyfikacjami projektowymi.

Faza czwarta: Rygorystyczne testy i weryfikacja

Jest to ostatni punkt kontrolny mający na celu sprawdzenie, czy części scramblera są kwalifikowane, inny niż zwykła kontrola wyglądu i rozmiaru części.

Testy niezawodności środowiskowej: obejmują testy cykli w wysokich i niskich temperaturach, wilgotnego ciepła, wibracji i wstrząsów, aby upewnić się, że konstrukcja nie odkształci się, a ekranowanie nie ulegnie uszkodzeniu w trudnych warunkach.

Testowanie kompatybilności elektromagnetycznej

Test skuteczności ekranowania: Zmontowana pusta skorupa jest testowana w komorze bezechowej pod kątem zdolności ekranowania przed zewnętrznymi zakłóceniami o częstotliwości radiowej oraz zdolności tłumienia przed wewnętrznym promieniowaniem sygnału.

Testowanie EMC na poziomie systemu: Po zainstalowaniu płytki drukowanej przeprowadzane są testy emisji promieniowania i odporności całej maszyny w celu sprawdzenia, czy projekt spełnia krajowe standardy wojskowe (GJB), MIL-STD-461 lub FCC/CE itp.

Długoterminowe monitorowanie wydajności elektrycznej: Podczas cykli temperaturowych i procesów wibracyjnych stale monitoruj impedancję kluczowej ścieżki sygnału i rezystancję uziemienia wnęki ekranującej, aby zapewnić stabilną wydajność elektryczną.

�� Kluczowe punkty i wybór partnera

Podstawowa sprzeczność: ciągłe poszukiwanie równowagi pomiędzy „optymalną skutecznością ekranowania”, „efektywnością rozpraszania ciepła”, „wytrzymałością/wagą konstrukcyjną” i „kosztem/możliwością produkcyjną”.

Iteracja projektu: proces ten w dużym stopniu zależy od symulacji. Przed otwarciem formy lub obróbką należy zastosować oprogramowanie do symulacji elektromagnetycznej (takie jak CST, HFSS) w celu symulacji i optymalizacji projektu wnęki ekranującej.

Partner: Nigdy nie wybieraj producenta, który rozumie tylko formowanie wtryskowe lub zwykłe CNC. Konieczne jest poszukiwanie dostawców posiadających doświadczenie w produkcji części dla przemysłu wojskowego, lotniczego i wysokiej klasy sprzętu komunikacyjnego. Powinni rozumieć pojęcia takie jak ekranowanie, uziemienie i kompatybilność elektromagnetyczna oraz być w stanie dostarczyć odpowiednie dane testowe i sugestie.

Jesteśmy producentem niestandardowych formowania części scramblera, zapewniającym wysokiej jakości produkcję niestandardowych części scramblera. Jeśli chcesz dostosować/opracować produkty do formowania części na zamówienie typu scrambler, możesz nas znaleźć. Posiadamy profesjonalny projekt form wtryskowych i dojrzałą technologię produkcji, zapewniając kompleksową obsługę, od projektowania produktu - wytwarzania form - produkcji produktu - pakowania produktów - transportu produktów, możemy Ci pomóc w każdym łączu. Tak długo jak do nas przyjdziesz, zapewnimy Ci najwyższą jakość usług i usatysfakcjonujemy Cię pod względem jakości produktu, czasu produkcji, dialogu informacyjnego itp.

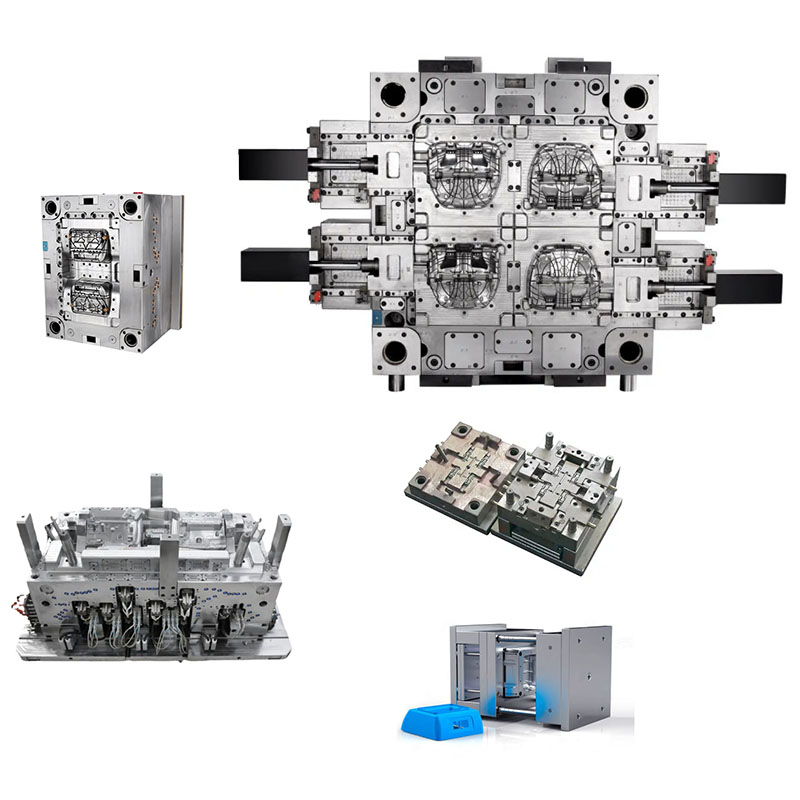

Produkcja form wtryskowych tworzyw sztucznych

Specyfikacje formowania tworzyw sztucznych

Projekt formy:

Proces transakcji:

Testowanie pleśni:

Opakowanie produktu

Fabryka

Jesteśmy fabryką niestandardowych form plastikowych. Nasza fabryka jest producentem form wtryskowych z tworzyw sztucznych. mamy 17 lat doświadczenia w profesjonalnych niestandardowych formach plastikowych i 10 lat doświadczenia w handlu zagranicznym. Jesteśmy niestandardowym dostawcą form z tworzyw sztucznych. Możemy świadczyć niestandardową usługę form plastikowych. Nasza fabryka może wytwarzać części z tworzyw sztucznych formowane wtryskowo, a jakość produktów Cię zadowoli.

Mamy ponad 50 wysokiej klasy maszyn oraz setki inżynierów i projektantów. Możemy zapewnić kompleksową obsługę, od projektu produktu - wykonania form - produkcji produktu - pakowania produktu - transportu. Posiadamy kompletny łańcuch produkcyjny. Jesteśmy w stanie spełnić wszystkie Twoje wymagania.

Świadczone przez nas usługi:

Profesjonalne usługi w zakresie form niestandardowych, projektowanie i produkcja form z tworzyw sztucznych. produkcja wyrobów z tworzyw sztucznych, projektowanie produktów, projektowanie form, dostosowywanie form rozdmuchowych, dostosowywanie form rotacyjnych, dostosowywanie form do odlewania ciśnieniowego. Usługi druku 3D, usługi produkcji CNC, pakowanie produktów, opakowania niestandardowe, usługi wysyłkowe.

Zawsze przestrzegamy zasad jakości przede wszystkim. Dostarczając klientom produkty najwyższej jakości, staraj się maksymalizować efektywność produkcji i skracać czas produkcji. Z dumą możemy powiedzieć każdemu klientowi, że nasza firma od momentu powstania nie straciła żadnego klienta. Jeśli pojawi się problem z produktem, będziemy aktywnie szukać rozwiązania i bierzemy odpowiedzialność do końca.

Często zadawane pytania

P1: Czy jesteś firmą handlową lub producentem?

Odp .: Jesteśmy producentami.

Pytanie 2. Kiedy mogę otrzymać wycenę?

Odp.: Zwykle wyceniamy ofertę w ciągu 2 dni od otrzymania zapytania.

Jeśli jesteś bardzo pilny, zadzwoń do nas lub poinformuj nas o tym w e-mailu, abyśmy mogli najpierw wycenić dla Ciebie.

Pytanie 3. Jak długi jest czas realizacji formy?

Odp.: Wszystko zależy od wielkości i złożoności produktów. Zwykle czas realizacji wynosi 25 dni.

Pytanie 4. Nie mam rysunku 3D, jak mam rozpocząć nowy projekt?

Odp .: Możesz dostarczyć nam próbkę formowania, pomożemy Ci ukończyć projekt rysunku 3D.

Pytanie 5. Przed wysyłką, jak upewnić się, że jakość produktów?

Odp.: Jeśli nie przyjdziesz do naszej fabryki i nie masz strony trzeciej do kontroli, będziemy Twoim pracownikiem inspekcyjnym.

Dostarczymy Ci film przedstawiający szczegóły procesu produkcyjnego, w tym raport procesu, strukturę rozmiarów produktów i szczegóły powierzchni, szczegóły pakowania i tak dalej.

Pytanie 6. Jakie są warunki płatności?

Odp.: Płatność za formę: 40% depozytu przez T/T z góry, 30% drugiej płatności za formę przed wysłaniem pierwszych próbek próbnych, 30% salda formy po uzgodnieniu próbek końcowych.

B: Płatność produkcyjna: 50% depozytu z góry, 50% przed wysłaniem towaru końcowego.

P7: Jak sprawić, by nasza firma była długoterminowa i dobra?

O: 1. Utrzymujemy dobrą jakość i konkurencyjną cenę, aby zapewnić naszym klientom korzyści z produktów najwyższej jakości.

2. Szanujemy każdego klienta jako naszego przyjaciela i szczerze robimy interesy i zaprzyjaźniamy się z nimi, bez względu na to, skąd pochodzą.
