Wtrącenie sofy-nogawki

Ponadto nasza firma ustanowiła kooperacyjne relacje z plastikowymi dostawcami surowców, producentami drukowania itp., Aby zapewnić dostawę surowców i jakość drukowania. Dzięki naszemu bogatemu doświadczeniu i doskonałym łańcuchowi dostaw naszej firmy może zapewnić klientom dostosowane produkty do wtrysku sofy, aby zaspokoić ich specyficzne potrzeby. Jednocześnie mamy 10 -letnie doświadczenie w profesjonalnych usługach handlu zagranicznego, rozumiemy proces handlu zagranicznego i lepiej obsługiwać naszych klientów. W przypadku produktów do wtrysku sof-nogi możemy wytwarzać odpowiednie części tworzyw sztucznych, które odbywają się głównie poprzez formy wtryskowe.

Systematyczna analiza techniczna formowania wtrysku nóg sofy (zaktualizowana w 2025 r.), W połączeniu z wymaganiami dotyczącymi obciążenia strukturalnego, wymaganiami dotyczącymi wyglądu i kontroli kosztów, od selekcji materiałów po innowacje procesowe, zostaje podsumowana do pięciu modułów podstawowych:

I. Wybór materiałów i ulepszona konstrukcja

1. Formuła podłoża o wysokim obciążeniu

Materiał główny:

PP wzmocnione włóknem szklanym (30%): Wytrzymałość na zginanie> 85 MPa, optymalny koszt (￥ 15/kg)

Inżynieria plastikowa Rozwiązanie plastikowe: PA66+GF35% (moduł zginający> 10 000 MPa), stosowany do wysokiej klasy sof

Modyfikacja anty-szczeniaka: Dodaj 2% mikropowder silikonu (rozmiar cząstek 5 μm), rezystancja zużycia wzrosła o 40% (test ISO 9352)

2. Kluczowe punkty ulepszenia strukturalnego

METAL WESTERTING Embedding:

Gwintowany rękaw stalowy (standard ISO 4017) podgrzewany do 120 ℃

Grubość powłoki ≥ 3 mm (projekt przeciwkroczynowy)

Wykres TB

A [główna kolumna obciążenia]-> B [Radialne żebra wzmacniające]

B -> C [Wysokość żebra = grubość ściany 150%]

C-> D [kąt demoldingu 1,5-2 °]

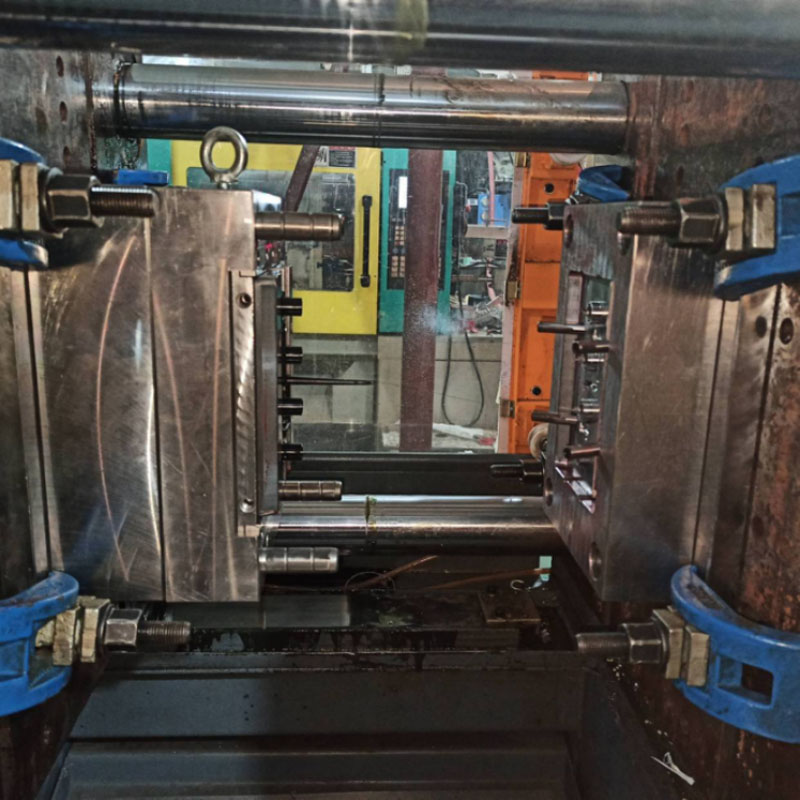

Ii. Podstawowa strategia projektowania pleśni

1. Roztwór wzmacniający formę wytrzymałego formy

Rama pleśniowa, LKM 5050 Standard + Płyta zbrojeniowa, sztywność wzrosła o 30%

System wyrzutowy, Ø20 mm azotkowy pinek wyrzucający (układ typu H), siła wyrzutowa> 8 ton

Układ chłodzenia, 3D konformalny kanał wodny + wkładka miedziana berylum, różnica temperatur ≤ ± 3 ℃

2. Specjalne obróbka powierzchni

Powierzchnia dekoracyjna: wytrawione + twarde chromowanie (RA 0,05 μm, HV1000)

Przeciwpoślizgowa powierzchnia dolna: wzór iskier + powłoka nano-hydrofobowa (kąt styku> 110 °)

Iii. Precyzyjna kontrola procesu formowania wtryskowego

Parametry okna procesu i ograniczenie

Temperatura stopu, 220-250 ℃ (PP),> 270 ℃ Degradacja, monitorowanie w czasie rzeczywistym w podczerwieni + kompensacja PID

Ciśnienie wtrysku, 100-130MPa, <90MPA niedokończenie, wieloetapowe wtrysk (3-biegowa prędkość)

Naciśnij ciśnienie trzymające, 70-90MPA,> 100MPA Flash, zamknięta pętla czujnika ciśnienia w lakcie

Czas chłodzenia, grubość ściany × 2,0S/mm, Odkształcenie skracania ↑ o 15%, pulsująca technologia chłodzenia

Temperatura pleśni, 60-80 ℃ (przednia pleśń),> 85 ℃ Trzymanie pleśni, podwójna temperatura kontrola partycji

Innowacyjna aplikacja procesowa:

Ulepszenie mikro-foamingowe: nadkrytyczne wtrysk N₂ (ciśnienie 25mpa), 20% zmniejszenie masy i eliminacja znaków skurczowych (dla obszarów niewiarygodnych).

Montaż instalacji: metalowe złącza i tworzywa sztuczne są formowane synchronicznie, z dokładnością pozycjonowania ± 0,1 mm (oszczędzanie kosztów końcowych).

Iv. Zapobieganie defektom i pewność niezawodności

1. Rozwiązania typowych problemów

Pękanie stresu:

Zwolnij krzywa trzymania ciśnienia (nachylenie ≤ 5mpa/s)

Temperatura pleśni ustępuje się z 90 ℃ do 50 ℃ (w celu wyeliminowania naprężeń wewnętrznych)

Deformacja obciążenia:

Kąt r u podstawy zbrojenia ≥ 1,5 mm (stężenie naprężeń jest zmniejszone o 60%)

Dodaj 0,5% nanorurek węglowych (moduł zginający ↑ 25%)

2. Ekstremalne standardy testowe (lepsze niż krajowy standard QB/T 1952.1)

Test obciążenia statycznego:> 200 kg obciążenia przez 24 godziny, deformacja ≤1 mm

Test zmęczeniowy: 100 000 razy 5 ° Test zamachu (amplituda ± 50n)

V. Najnowocześniejsze technologie redukcji kosztów i poprawy wydajności (2025)

System kompensacji dynamicznej AI

Monitorowanie orientacji włókien szklanych (czujnik ultradźwiękowy), automatyczna regulacja bilansu kanału przepływowego, fluktuacja mechaniczna ↓ 40%

Zastosowanie materiałów recyklingowych o wysokiej wartości

Recykling PP po rozszerzeniu reakcji (MAH-G-PP) + regeneracja włókna szklanego, wskaźnik odzysku wytrzymałości> 90% (koszt ↓ 25%)

Produkcja optymalizacji topologii

Lekka konstrukcja oparta na symulacji siły (redukcja masy 30%)

# Podstawowa logika optymalizacji topologii

def topology_optimization (load_map):

Return Dense_filter (wrażliwość_analizy (load_map), min_thickness = 3 mm)

Techniczne prawo żelaza: formowanie wtrysku nóg sofy musi być następstwem ** „Mechanika najpierw, opłacalna, wygląd do standardowej” reguły trójkąta **:

Wzór wytrzymałości: grubość ściany × zawartość włókien szklanych ≥ 6.0 (współczynnik empiryczny)

Red -Red Line: Koszt jednostkowy ≤ 5% całkowitej ceny sofy

Proces Ograniczony Obszar: Czas zatrzymywania stopu> Próg degradacji długości włókien szklanych (≤ 4 min, gdy L/D = 25)

2025 Trend: inteligentne formowanie wtrysku materiałów piezoelektrycznych (dodanie 0,3% batio₃), realizacja kolekcji energii wibracji kroku, wzmacniając inteligentne meble.

Wtrącenie sofy-nogawki

Jesteśmy producentem wtrysku sof-nogi, zapewniającym wysokiej jakości produkcję wtrysku sof-nogawki. Tak długo, jak chcesz dostosować/opracować produkty do wtrysku sof-nogawki, możesz nas znaleźć. Posiadamy profesjonalną technologię wtryskową i dojrzałą technologię produkcyjną, zapewniając kompleksową usługę, od projektowania produktów produkcyjnych produktów produkcyjnych produktów produkcyjnych, możemy pomóc w każdym linku. Dopóki do nas przyjedziesz, zapewnimy Ci ostateczną usługę i zadowolimy Cię pod względem jakości produktu, czasu produkcji, dialogu informacyjnego itp.
